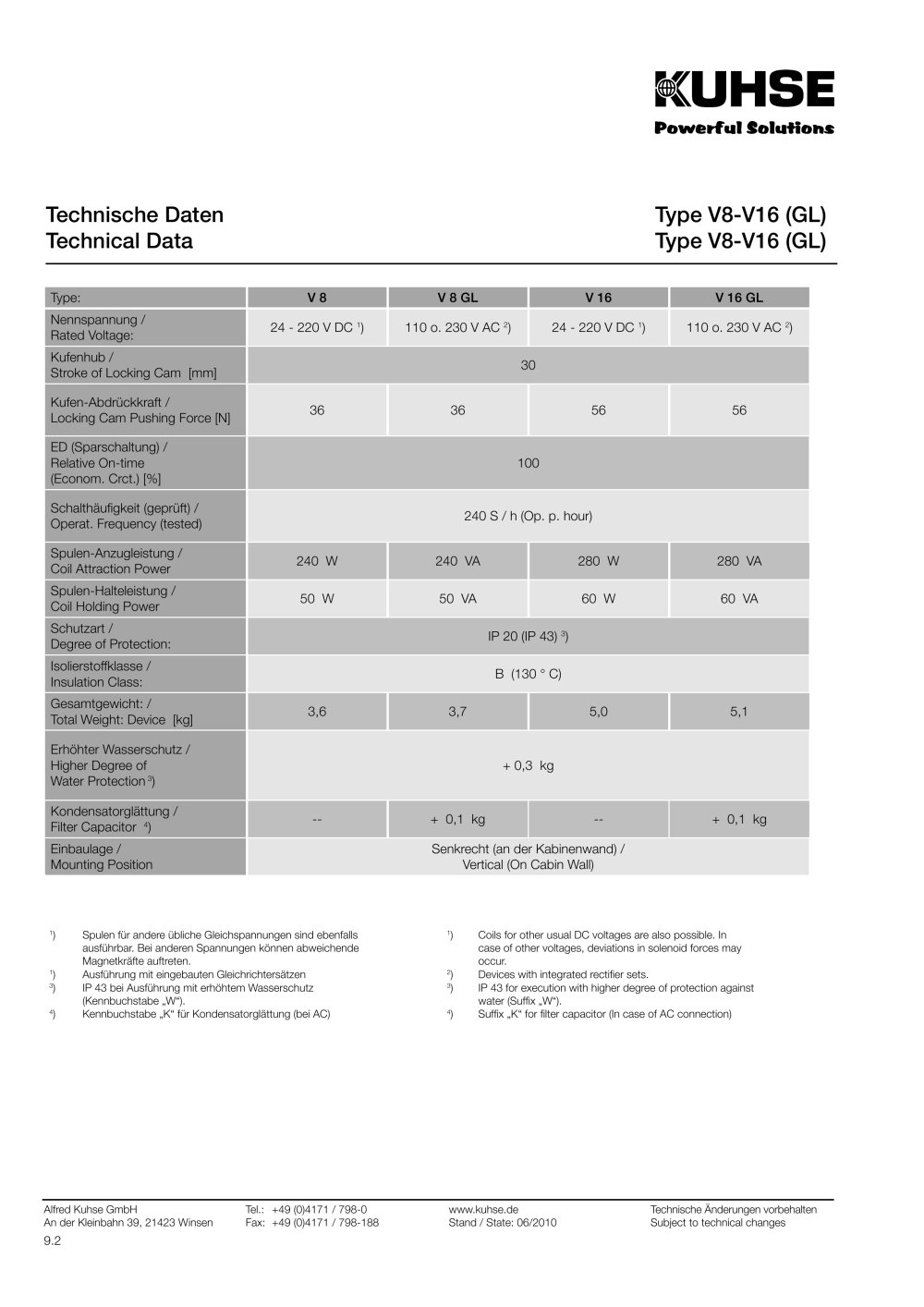

9.2 Alfred Kuhse GmbH Tel.: +49 (0)4171 / 798-0 www.kuhse.de Technische Änderungen vorbehalten An der Kleinbahn 39, 21423 Winsen Fax: +49 (0)4171 / 798-188 Stand / State: 06/2010 Subject to technical changes Technische Daten Technical Data Type: V 8 V 8 GL V 16 V 16 GL Nennspannung / Rated Voltage: 24 - 220 V DC 1) 110 o. 230 V AC 2) 24 - 220 V DC 1) 110 o. 230 V AC 2) Kufenhub / Stroke of Locking Cam [mm] 30 Kufen-Abdrückkraft / Locking Cam Pushing Force [N] 36 36 56 56 ED (Sparschaltung) / Relative On-time (Econom. Crct.) [%] 100 Schalthäufi gkeit (geprüft) / Operat. Frequency (tested) 240 S / h (Op. p. hour) Spulen-Anzugleistung / Coil Attraction Power 240 W 240 VA 280 W 280 VA Spulen-Halteleistung / Coil Holding Power 50 W 50 VA 60 W 60 VA Schutzart / Degree of Protection: IP 20 (IP 43) 3) Isolierstoffklasse / Insulation Class: B (130 ° C) Gesamtgewicht: / Total Weight: Device [kg] 3,6 3,7 5,0 5,1 Erhöhter Wasserschutz / Higher Degree of Water Protection 3) + 0,3 kg Kondensatorglättung / Filter Capacitor 4) -- + 0,1 kg -- + 0,1 kg Einbaulage / Mounting Position Senkrecht (an der Kabinenwand) / Vertical (On Cabin Wall) 1) Spulen für andere übliche Gleichspannungen sind ebenfalls aus führ bar. Bei anderen Spannungen können abweichende Magnet kräfte auftreten. 1) Coils for other usual DC voltages are also possible. In case of other voltages, deviations in solenoid forces may occur. 1) Ausführung mit eingebauten Gleichrichtersätzen 2) Devices with integrated rectifi er sets. 3) IP 43 bei Ausführung mit erhöhtem Wasserschutz (Kennbuch stabe .W.). 3) IP 43 for execution with higher degree of protection against water (Suffi x .W.). 4) Kennbuchstabe .K. für Kondensatorglättung (bei AC) 4) Suffi x .K. for fi lter capacitor (In case of AC connection) Type V8-V16 (GL) Type V8-V16 (GL)
