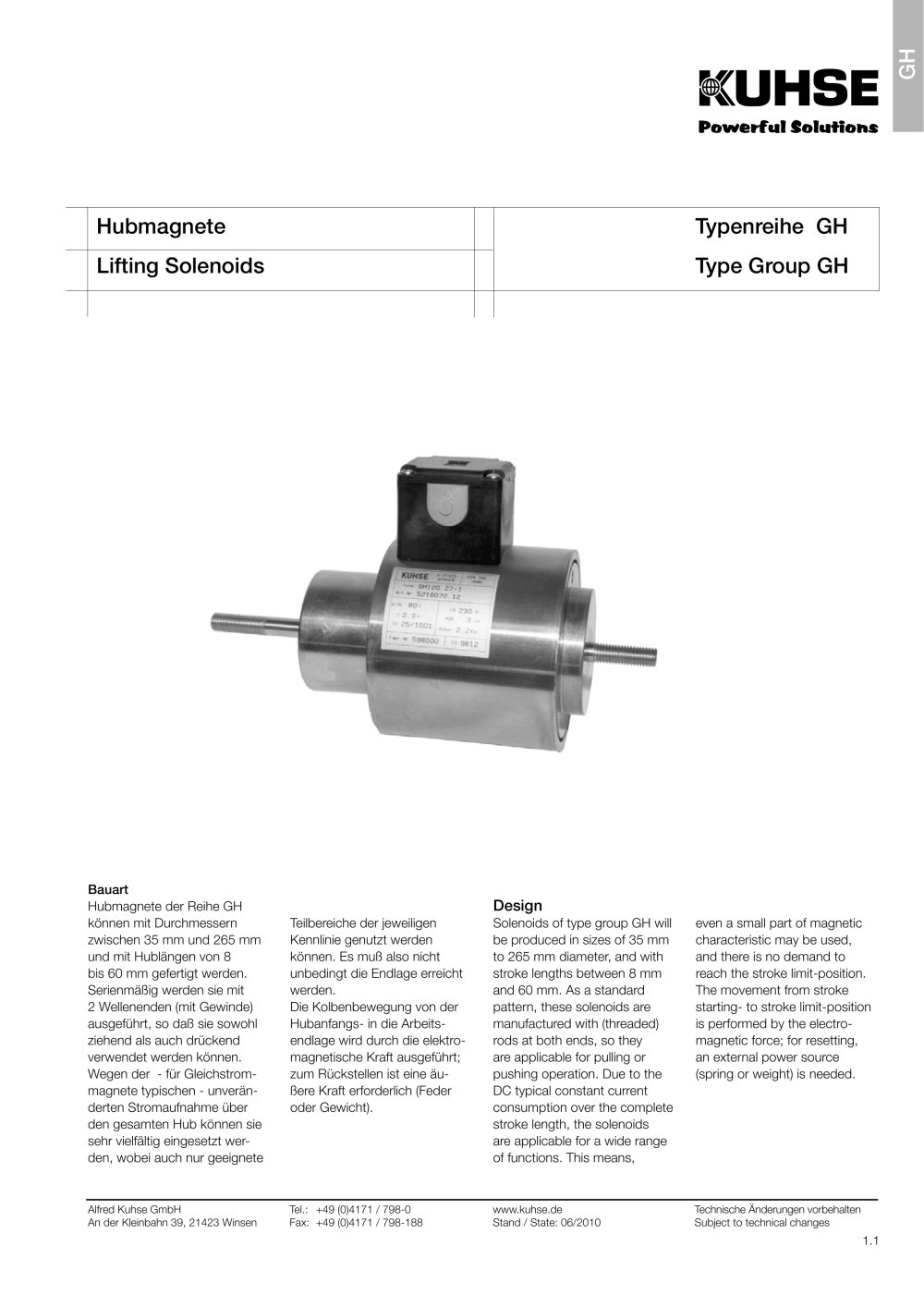

1.1 Hubmagnete Lifting Solenoids Typenreihe GH Type Group GH GH Design Solenoids of type group GH will be produced in sizes of 35 mm to 265 mm diameter, and with stroke lengths between 8 mm and 60 mm. As a standard pattern, these solenoids are manufactured with (threaded) rods at both ends, so they are appli cable for pulling or pushing operation. Due to the DC typical constant current consumption over the complete stroke length, the solenoids are appli cable for a wide range of functions. This means, even a small part of magnetic characteris tic may be used, and there is no demand to reach the stroke limit-position. The movement from stroke starting- to stroke limit-position is performed by the electromagnetic force; for resetting, an external power source (spring or weight) is needed. Bauart Hubmagnete der Reihe GH können mit Durchmessern zwischen 35 mm und 265 mm und mit Hublängen von 8 bis 60 mm gefertigt werden. Serien mäßig wer den sie mit 2 Wellenenden (mit Gewin de) ausgeführt, so daß sie so wohl zie hend als auch drückend verwen det wer den können. Wegen der - für Gleich strommagnete typischen - unver änderten Stromaufnahme über den ge sam ten Hub können sie sehr vielfältig ein gesetzt werden, wobei auch nur ge eignete Teil bereiche der jeweiligen Kenn linie genutzt werden können. Es muß also nicht unbe dingt die Endlage erreicht werden. Die Kolbenbewegung von der Hub anfangs- in die Arbeitsendlage wird durch die elektromagne tische Kraft aus ge führt; zum Rück stel len ist eine äußere Kraft erfor der lich (Feder oder Gewicht). Alfred Kuhse GmbH Tel.: +49 (0)4171 / 798-0 www.kuhse.de Technische Änderungen vorbehalten An der Kleinbahn 39, 21423 Winsen Fax: +49 (0)4171 / 798-188 Stand / State: 06/2010 Subject to technical changes
