Typenreihe GH
Type Group GH
1.5
Alfred Kuhse GmbH Tel.: +49 (0)4171 / 798-0 www.kuhse.de Technische Änderungen vorbehalten
An der Kleinbahn 39, 21423 Winsen Fax: +49 (0)4171 / 798-188 Stand / State: 06/2010 Subject to technical changes

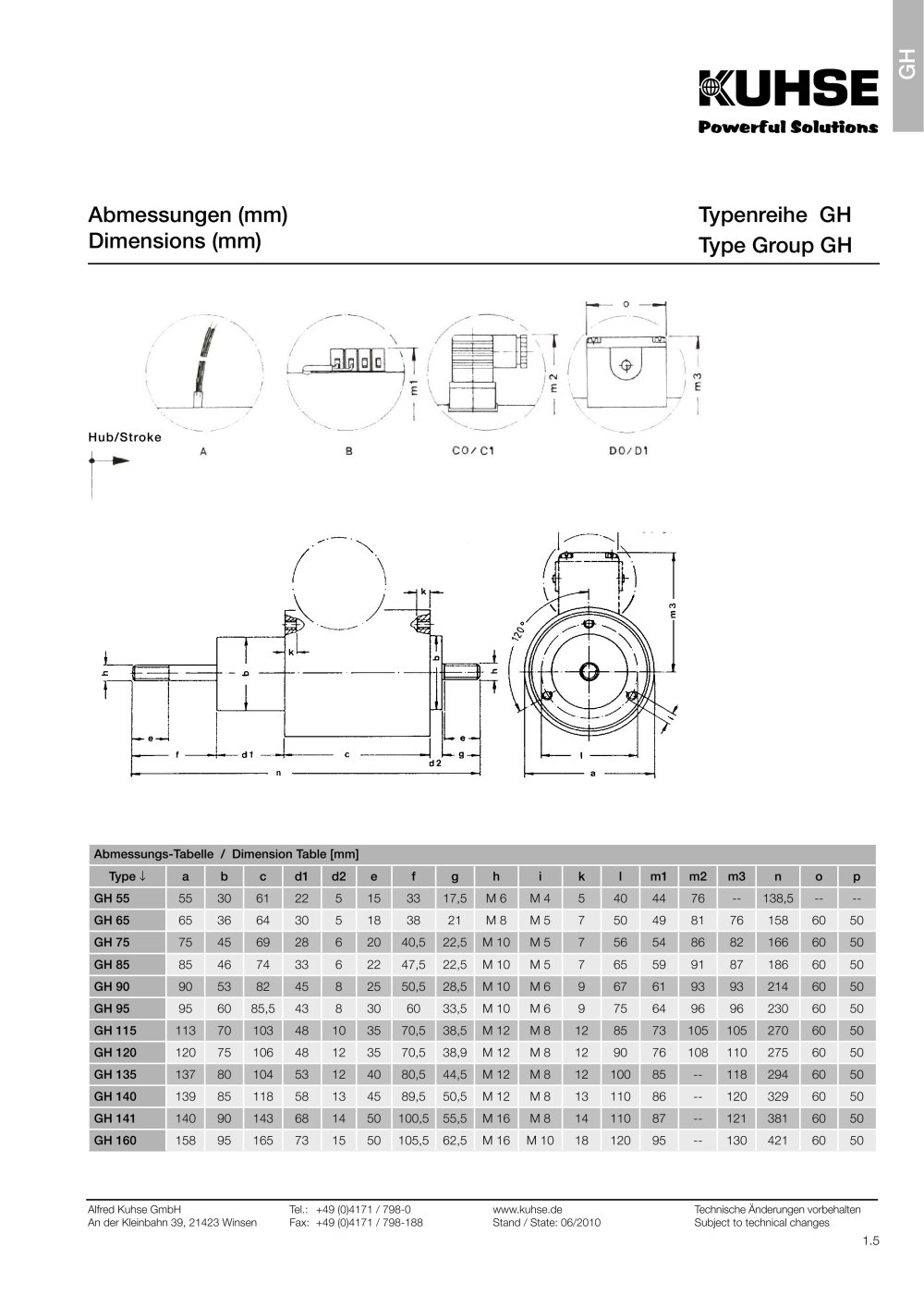

Abmessungen (mm)
Dimensions (mm)
4) Wicklungen für andere Spannungen bis 220 V DC (oder bis 230 V AC,
mit im Klemmgehäuse oder im Anschlußstecker ein ge bau ten
Gleichrichter sätzen) sind gegen Mehrpreis ausführbar.
Bei Spannungen höher als 24 V können abweichende Magnet kräfte
auftreten.
4) Coils for other voltages up to 220 V DC (or to 230 V AC, with built-in rectifi
ers in junction box or in connector casing) are possible against
extra price.
In case of higher voltages than 24 V, deviations in
solenoid forces may
occur.
Abmessungs-Tabelle / Dimension Table [mm]
Type « a b c d1 d2 e f g h i k l m1 m2 m3 n o p
GH 55 55 30 61 22 5 15 33 17,5 M 6 M 4 5 40 44 76 -- 138,5 -- --
GH 65 65 36 64 30 5 18 38 21 M 8 M 5 7 50 49 81 76 158 60 50
GH 75 75 45 69 28 6 20 40,5 22,5 M 10 M 5 7 56 54 86 82 166 60 50
GH 85 85 46 74 33 6 22 47,5 22,5 M 10 M 5 7 65 59 91 87 186 60 50
GH 90 90 53 82 45 8 25 50,5 28,5 M 10 M 6 9 67 61 93 93 214 60 50
GH 95 95 60 85,5 43 8 30 60 33,5 M 10 M 6 9 75 64 96 96 230 60 50
GH 115 113 70 103 48 10 35 70,5 38,5 M 12 M 8 12 85 73 105 105 270 60 50
GH 120 120 75 106 48 12 35 70,5 38,9 M 12 M 8 12 90 76 108 110 275 60 50
GH 135 137 80 104 53 12 40 80,5 44,5 M 12 M 8 12 100 85 -- 118 294 60 50
GH 140 139 85 118 58 13 45 89,5 50,5 M 12 M 8 13 110 86 -- 120 329 60 50
GH 141 140 90 143 68 14 50 100,5 55,5 M 16 M 8 14 110 87 -- 121 381 60 50
GH 160 158 95 165 73 15 50 105,5 62,5 M 16 M 10 18 120 95 -- 130 421 60 50
Hub/Stroke
GH
