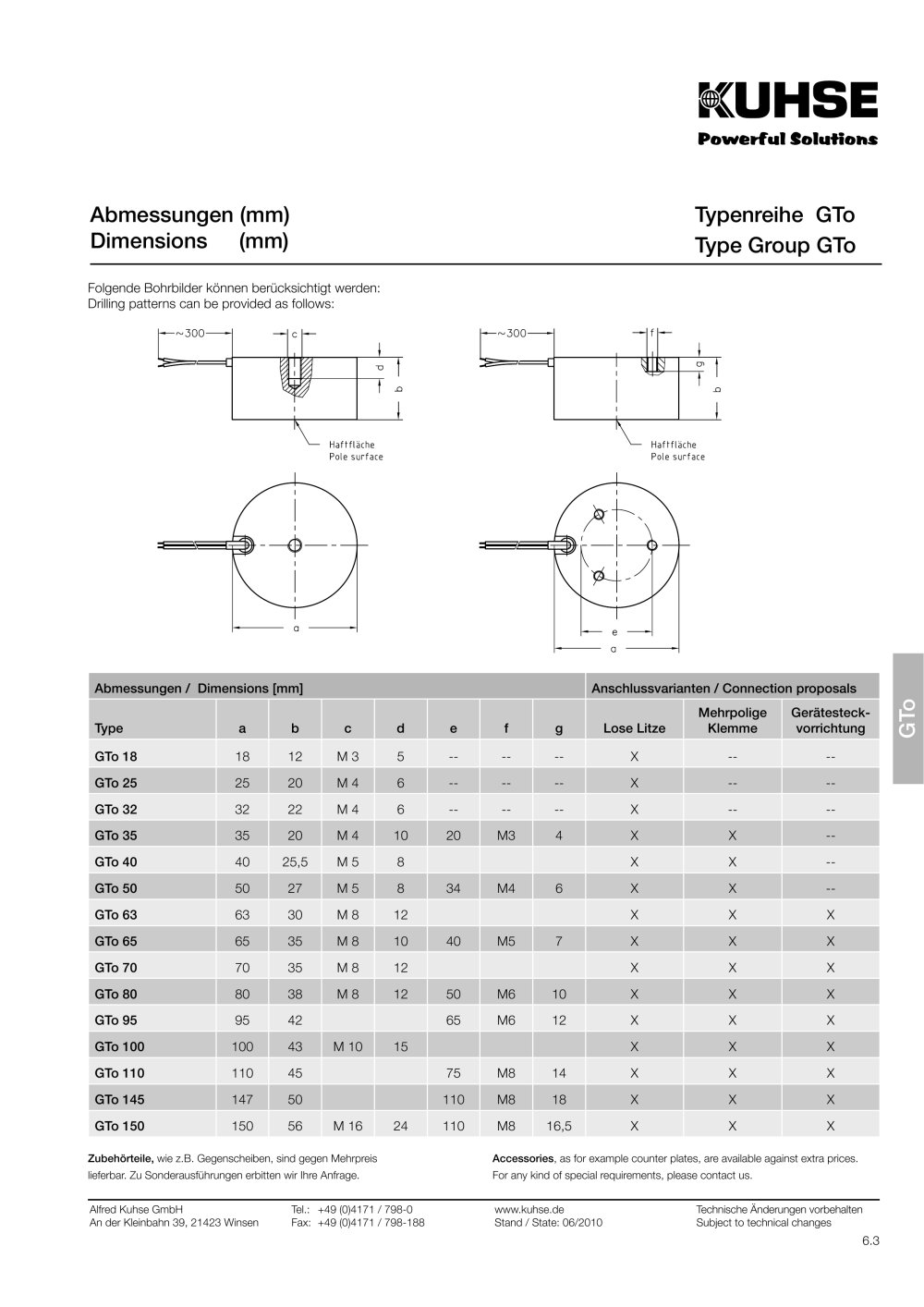

6.3 Alfred Kuhse GmbH Tel.: +49 (0)4171 / 798-0 www.kuhse.de Technische Änderungen vorbehalten An der Kleinbahn 39, 21423 Winsen Fax: +49 (0)4171 / 798-188 Stand / State: 06/2010 Subject to technical changes Abmessungen (mm) Dimensions (mm) Abmessungen / Dimensions [mm] Anschlussvarianten / Connection proposals Type a b c d e f g Lose Litze Mehrpolige Klemme Gerätesteckvorrichtung GTo 18 18 12 M 3 5 -- -- -- X -- -- GTo 25 25 20 M 4 6 -- -- -- X -- -- GTo 32 32 22 M 4 6 -- -- -- X -- -- GTo 35 35 20 M 4 10 20 M3 4 X X -- GTo 40 40 25,5 M 5 8 X X -- GTo 50 50 27 M 5 8 34 M4 6 X X -- GTo 63 63 30 M 8 12 X X X GTo 65 65 35 M 8 10 40 M5 7 X X X GTo 70 70 35 M 8 12 X X X GTo 80 80 38 M 8 12 50 M6 10 X X X GTo 95 95 42 65 M6 12 X X X GTo 100 100 43 M 10 15 X X X GTo 110 110 45 75 M8 14 X X X GTo 145 147 50 110 M8 18 X X X GTo 150 150 56 M 16 24 110 M8 16,5 X X X Zubehörteile, wie z.B. Gegenscheiben, sind gegen Mehrpreis liefer bar. Zu Sonderausführungen erbitten wir Ihre Anfrage. Accessories, as for example counter plates, are available against extra prices. For any kind of special requirements, please contact us. Typenreihe GTo Type Group GTo GTo Folgende Bohrbilder können berücksichtigt werden: Drilling patterns can be provided as follows:
