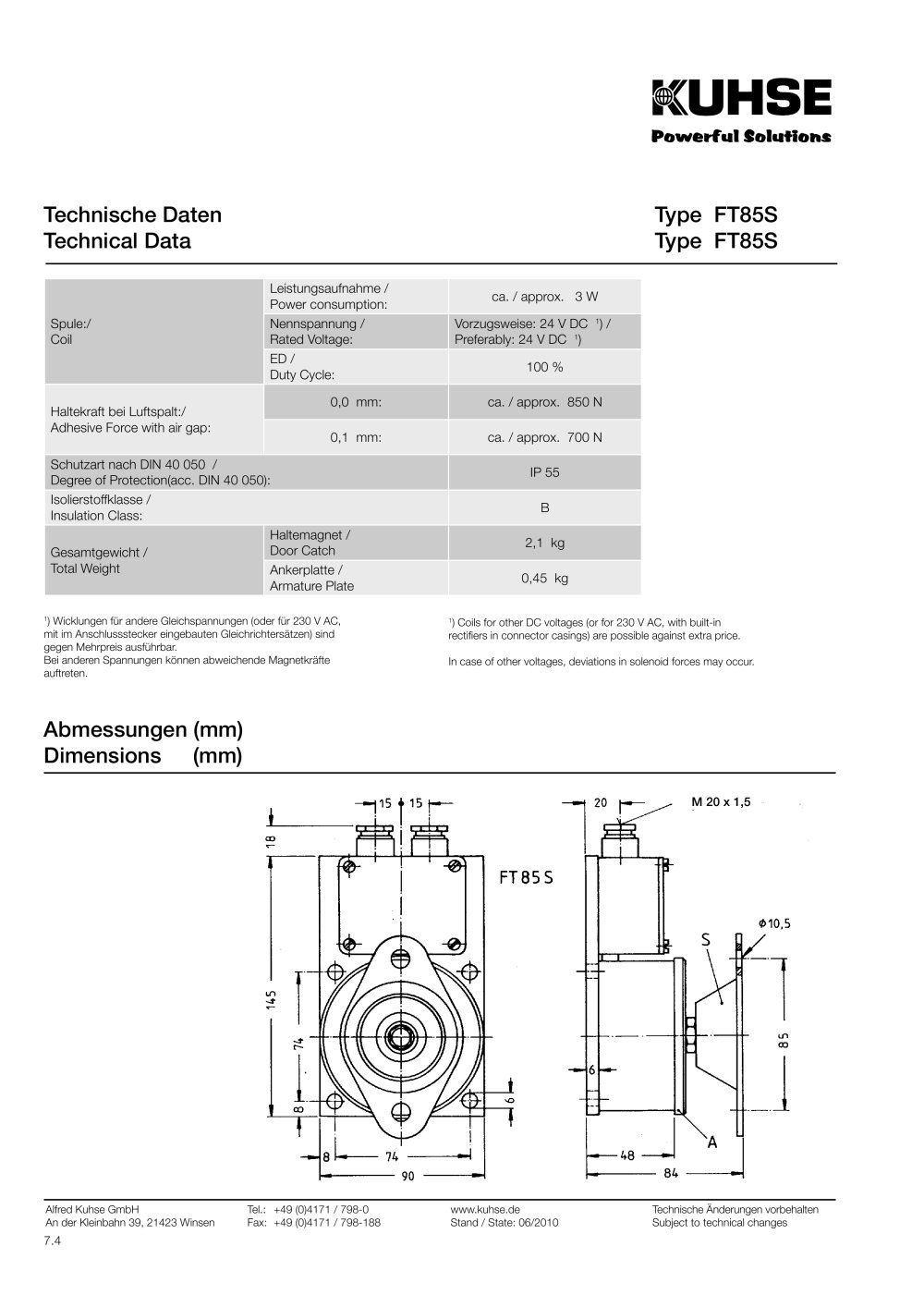

7.4 Alfred Kuhse GmbH Tel.: +49 (0)4171 / 798-0 www.kuhse.de Technische Änderungen vorbehalten An der Kleinbahn 39, 21423 Winsen Fax: +49 (0)4171 / 798-188 Stand / State: 06/2010 Subject to technical changes Technische Daten Technical Data Spule:/ Coil Leistungsaufnahme / Power consumption: ca. / approx. 3 W Nennspannung / Rated Voltage: Vorzugsweise: 24 V DC 1) / Preferably: 24 V DC 1) ED / Duty Cycle: 100 % Haltekraft bei Luftspalt:/ Adhesive Force with air gap: 0,0 mm: ca. / approx. 850 N 0,1 mm: ca. / approx. 700 N Schutzart nach DIN 40 050 / Degree of Protection(acc. DIN 40 050): IP 55 Isolierstoffklasse / Insulation Class: B Gesamtgewicht / Total Weight Haltemagnet / Door Catch 2,1 kg Ankerplatte / Armature Plate 0,45 kg 1) Wicklungen für andere Gleichspannungen (oder für 230 V AC, mit im Anschlussstecker ein ge bau ten Gleich richter sätzen) sind gegen Mehrpreis ausführbar. Bei anderen Spannungen können abweichende Magnet kräfte auftreten. 1) Coils for other DC voltages (or for 230 V AC, with built-in rectifi ers in connector casings) are possible against extra price. In case of other voltages, deviations in solenoid forces may occur. Abmessungen (mm) Dimensions (mm) M 20 x 1,5 Type FT85S Type FT85S
