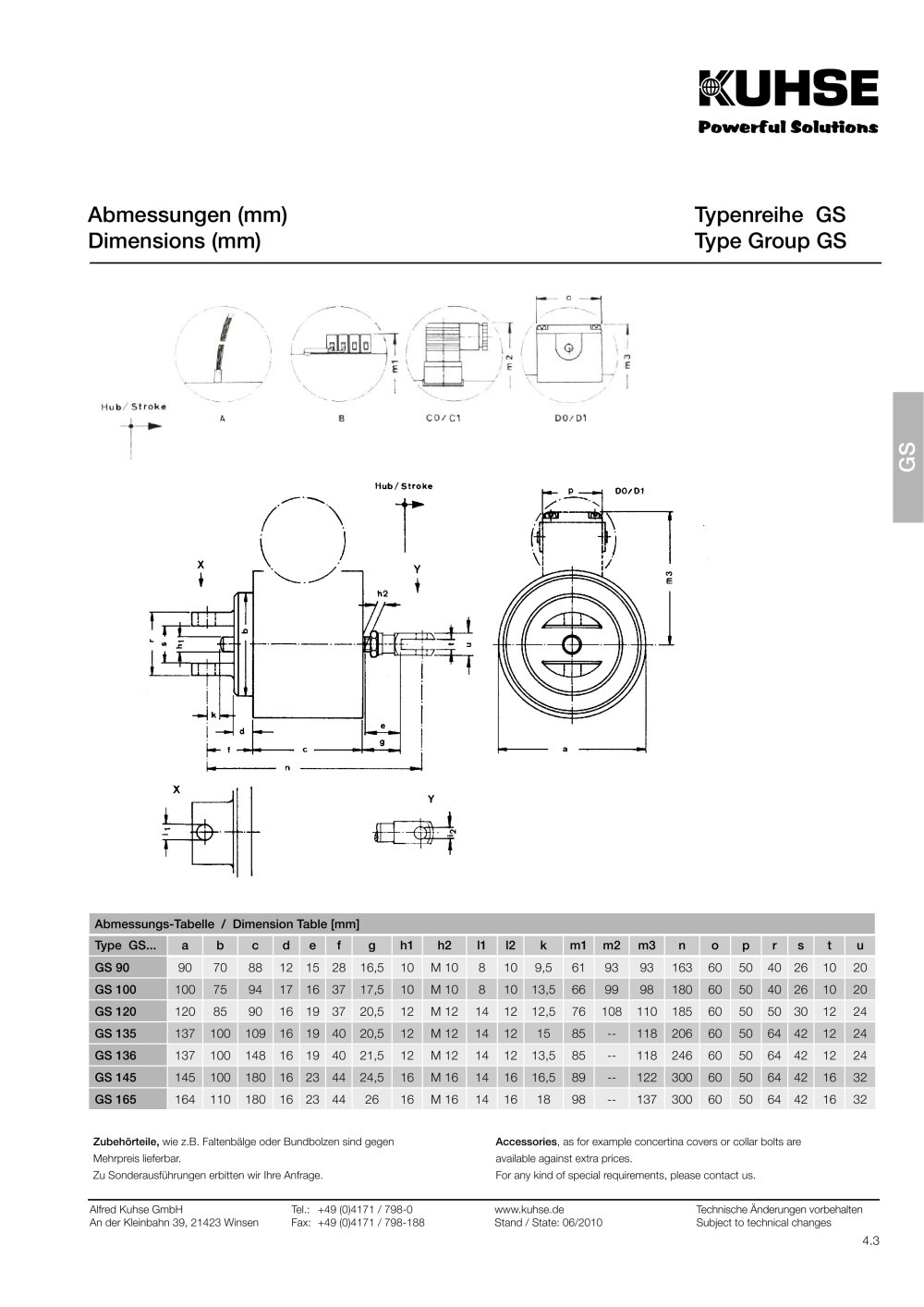

4.3 Alfred Kuhse GmbH Tel.: +49 (0)4171 / 798-0 www.kuhse.de Technische Änderungen vorbehalten An der Kleinbahn 39, 21423 Winsen Fax: +49 (0)4171 / 798-188 Stand / State: 06/2010 Subject to technical changes Abmessungs-Tabelle / Dimension Table [mm] Type GS... a b c d e f g h1 h2 l1 l2 k m1 m2 m3 n o p r s t u GS 90 90 70 88 12 15 28 16,5 10 M 10 8 10 9,5 61 93 93 163 60 50 40 26 10 20 GS 100 100 75 94 17 16 37 17,5 10 M 10 8 10 13,5 66 99 98 180 60 50 40 26 10 20 GS 120 120 85 90 16 19 37 20,5 12 M 12 14 12 12,5 76 108 110 185 60 50 50 30 12 24 GS 135 137 100 109 16 19 40 20,5 12 M 12 14 12 15 85 -- 118 206 60 50 64 42 12 24 GS 136 137 100 148 16 19 40 21,5 12 M 12 14 12 13,5 85 -- 118 246 60 50 64 42 12 24 GS 145 145 100 180 16 23 44 24,5 16 M 16 14 16 16,5 89 -- 122 300 60 50 64 42 16 32 GS 165 164 110 180 16 23 44 26 16 M 16 14 16 18 98 -- 137 300 60 50 64 42 16 32 Abmessungen (mm) Dimensions (mm) Zubehörteile, wie z.B. Faltenbälge oder Bundbolzen sind gegen Mehr preis lieferbar. Zu Sonderausführungen erbitten wir Ihre Anfrage. Accessories, as for example concertina covers or collar bolts are available against extra prices. For any kind of special requirements, please contact us. Typenreihe GS Type Group GS GS
