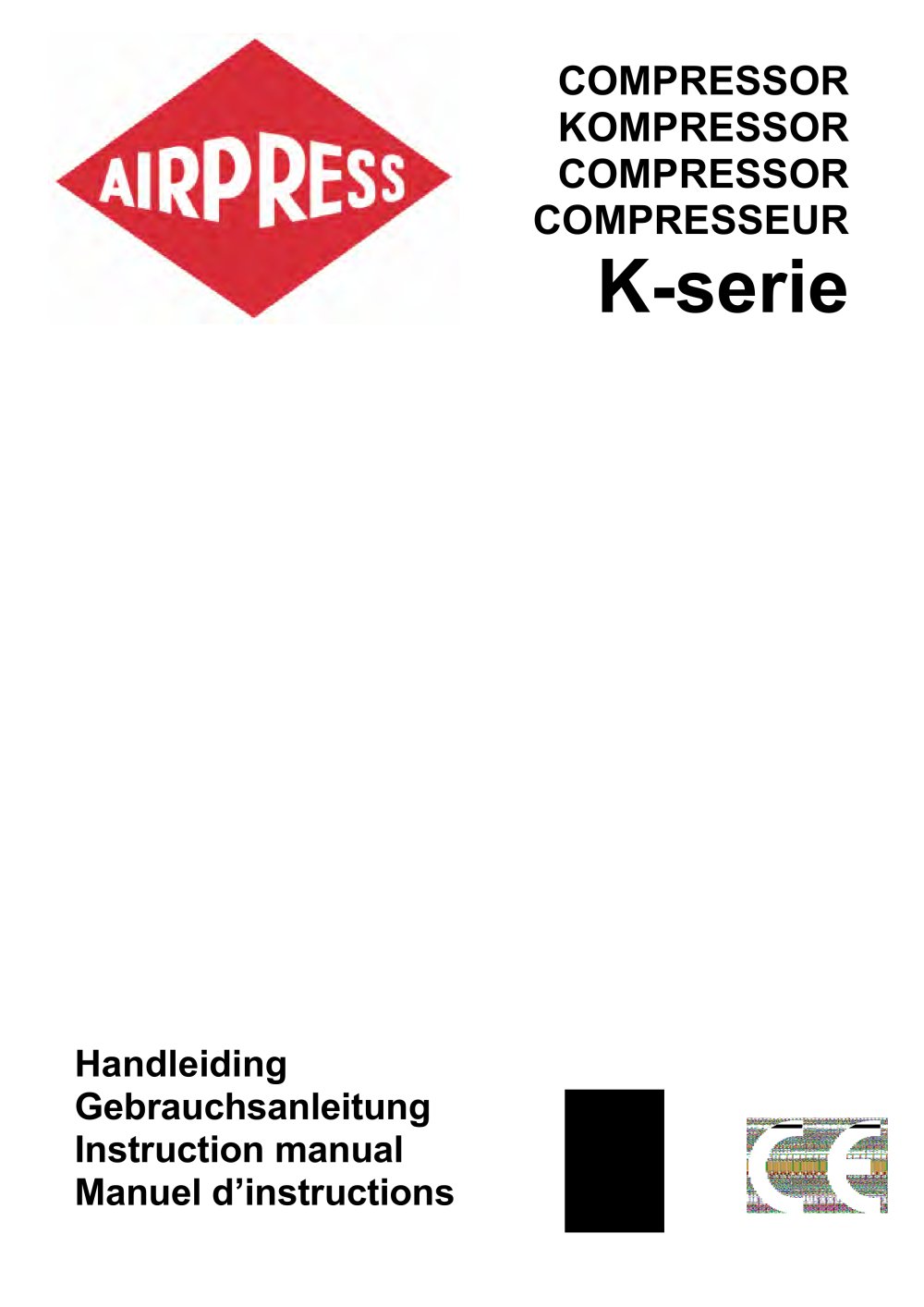

Handleiding Gebrauchsanleitung Instruction manual Manuel dinstructions >

1 drukschakelaar 13 manometer 2 elektromotor 14 magneetventiel 3 riembeschermer 15 kogelkraan 4 V-snaar 16 condenswateraftap/uitgang 5 kast met driehoekschakelaar 17 olieaftapplug 6 tussenkoeler 18 urenteller 7 pomp 19 persluchttank 8 oliepeilglas 20 stekker 9 luchtfilter 21 veiligheidsventiel 10 nakoeler 22 motorbeveiligingsschakelaar 11 carterontluchting/olievuldop 23 resetknop thermische 12 terugslagklep beveiliging 1 Druckschalter12 Rckschlagventil 2 Elektromotor 13 Manometer 3 Riemenschutz 14 Magnetventil 4 Keilriemen 15 Kugelhahn 5 Stern-Dreieckschalter Kasten 16 Kondenswasserabla 6...

1.0 Voorwoord pagina 4 2.0 Veiligheidsvoorschriften pagina 4 3.0 Opstelling pagina 6 3.1 Elektrische aansluitingen pagina 6 3.2 Luchtaansluitingen pagina 6 4.0 Ingebruikname pagina 7 5.0 Bediening pagina 7 6.0 Onderhoud pagina 8 7.0 Werking pagina 10 8.0 Storingsmogelijkheden pagina 11 9.0 Technische gegevens pagina 12 > Voordat de compressorinstallatie mag draaien, moet eerst een aantal noodzakelijke handelingen worden verricht. Lees daarom voor de ingebruikname eerst aandachtig deze handleiding door. > Met de aankoop van uw AIRPRESS compressorinstallatie bent u eigenaar geworden van een...

Het apparaat mag alleen door volwassen personen worden bediend. Houd kinderen en bezoekers uit de buurt van de compressor tijdens gebruik. Wees voorzichtig bij het gebruik van perslucht. Richt de luchtstroom nooit op mensen of dieren. Gebruik de perslucht niet om kleding schoon te maken. Perslucht is niet geschikt om in te ademen. Draag geen wijde, loshangende kleding die in de bewegende delen vast kan komen te zitten. Draag tijdens gebruik bij voorkeur een veiligheidsbril, veiligheidsschoenen of schoenen met profielzolen en bedek lang haar met een haarnet om te voorkomen dat het haar in de...

WAARSCHUWING: de waarschuwingen, veiligheidsvoorschriften en aan-wijzingen in deze handleiding kunnen niet alle mogelijke omstandigheden en situaties omvatten. De gebruiker dient te begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de gebruiker zelf moeten worden ingevuld. In het algemeen geldt dat onvoldoende luchtaanvoer, een te hoge temperatuur en vervuiling van het luchtfilter het rendement van de compressor aanzienlijk verlagen. vorstvrij opstellen; de temperatuur in de compressorruimte mag niet lager zijn dan +5C...

U kunt ook een condensaatreiniger plaatsen. 5 Afgewerkte olie afvoeren volgens de voorschriften! 2 Het condensaat afvoeren volgens de voorschriften (dus niet in het riool!). Altijd dezelfde olie gebruiken die in de machine zit; verschillende minerale olin mogen beslist niet worden gemixt! 4 De V-snaar dient iedere 1000 uur gecontroleerd te worden. Bij een juiste spanning kan de V-snaar met de hand gemakkelijk 45 gekanteld worden.Als de snaar te strak gespannen is, levert dit sterke slijtage op en mogelijk breuk van de as van motor of pomp. Te slappe snaren daarentegen verminderen het...

N.B.Bedenk dat regelmatig onderhoud het rendement van uw machine ten goede komt en het behoud van uw machine is! juiste afstand van de pomp. Denk eraan dat de pulley van de motor in dezelfde lijn evenwijdig moet lopen aan het vliegwiel van de pomp (zie tekening hiernaast). Draai de bevestigingsbouten weer aan en plaats de V-snaren. Versleten V-snaren dienen te worden vervangen door nieuwe exemplaren van dezelfde maat. > 1 luchtfilter 5 tweede trap compressor 9 drukschakelaar 2 elektromotor 6 nakoeler 10 manometer 3 eerste trap compressor 7 terugslagklep 11persluchttank 4 tussenkoeler 8...

werkzaamheden dagelijks wekelijksiedere iedere 250 uur 1000 uur condenswater aftappen olie p eil controleren luchtfilter reinigen olie verversen (1 > e keer na 50 uur) V-snaars p annin g controleren > De drukschakelaar bedient de compressor. In de fabriek is de drukschakelaar afgeregeld op een bepaalde in- en uitschakeldruk. Bij het bereiken van de uitschakeldruk stuurt de drukschakelaar de compressor als volgt: Typen met motorbeveiligingsschakelaar: de compressor schakelt uit en ontlast de persleiding van pomp naar tank. Als door persluchtgebruik de druk nu daalt tot onder het...

1 Compressor doet niets bij inschakelen drukschakelaar: * netzekering defect - vernieuwen * tank is op druk * motor defect - repareren/vernieuwen * thermisch uitgevallen - resetten (bij herhaling zie punt 2) * drukschakelaar defect - repareren/vernieuwen - stuurstroomzekering defect - vernieuwen - ster-driehoeksschakelaar defect - servicedienst raadplegen 2 Compressor valt steeds thermisch uit: * fase uitgevallen - netzekering vernieuwen * draad los - opsporen en verhelpen * drukschakelaar ontlast persleiding niet - afblaasventiel repareren/vervangen * onderspanning - verlengsnoeren...

1.0 Vorwort Seite 13 2.0 Sicherheitsmanahmen Seite 13 3.0 Aufstellung Seite 15 3.1 Elektrischer Anschluߟ Seite 15 3.2 Preluft Anschluߟ Seite 15 4.0 Erster Gebrauch Seite 16 5.0 Bedienung Seite 16 6.0 Wartung Seite 17 7.0 Arbeitsweise Seite 19 8.0 Mgliche Strungen Seite 20 9.0 Technische Daten Seite 21 > Bevor der Kompressor funktionieren darf, m涼ssen zuerst einige notwendige Manahmen beachtet werden. Lesen Sie diese Betriebsanleitung aufmerksam durch. > Mit dem Kauf Ihres AIRPRESS Kompressors sind Sie Besitzer eines Kompressors mit einer hohen Leistung und Zuverlߤssigkeit geworden. Bei...

Vorsicht beim Umgang mit Druckluft. Richten Sie den Luftstrom niemals auf Personen oder Tiere. Verwenden Sie keine Druckluft zur Reinigung von Kleidung. Druckluft is nicht zum Einatmen. Tragen Sie keine weiten, frei h ngenden Kleider oder Schmuck; diese k nnen sich in den bewegenden Teilen verhaken. Tragen Sie unbedingt eine Schutzbrille und rutschfeste Schuhe und bedecken Sie langes Haar mit einem Haarnetz. Verwenden Sie das Ger t nur im Freien und in trockener, gut bel fteter Umgebung und benutzen Sie den Kompressor nichtim Regen. Der Kompressor soll so aufgestellt werden, da alle Punkte...
