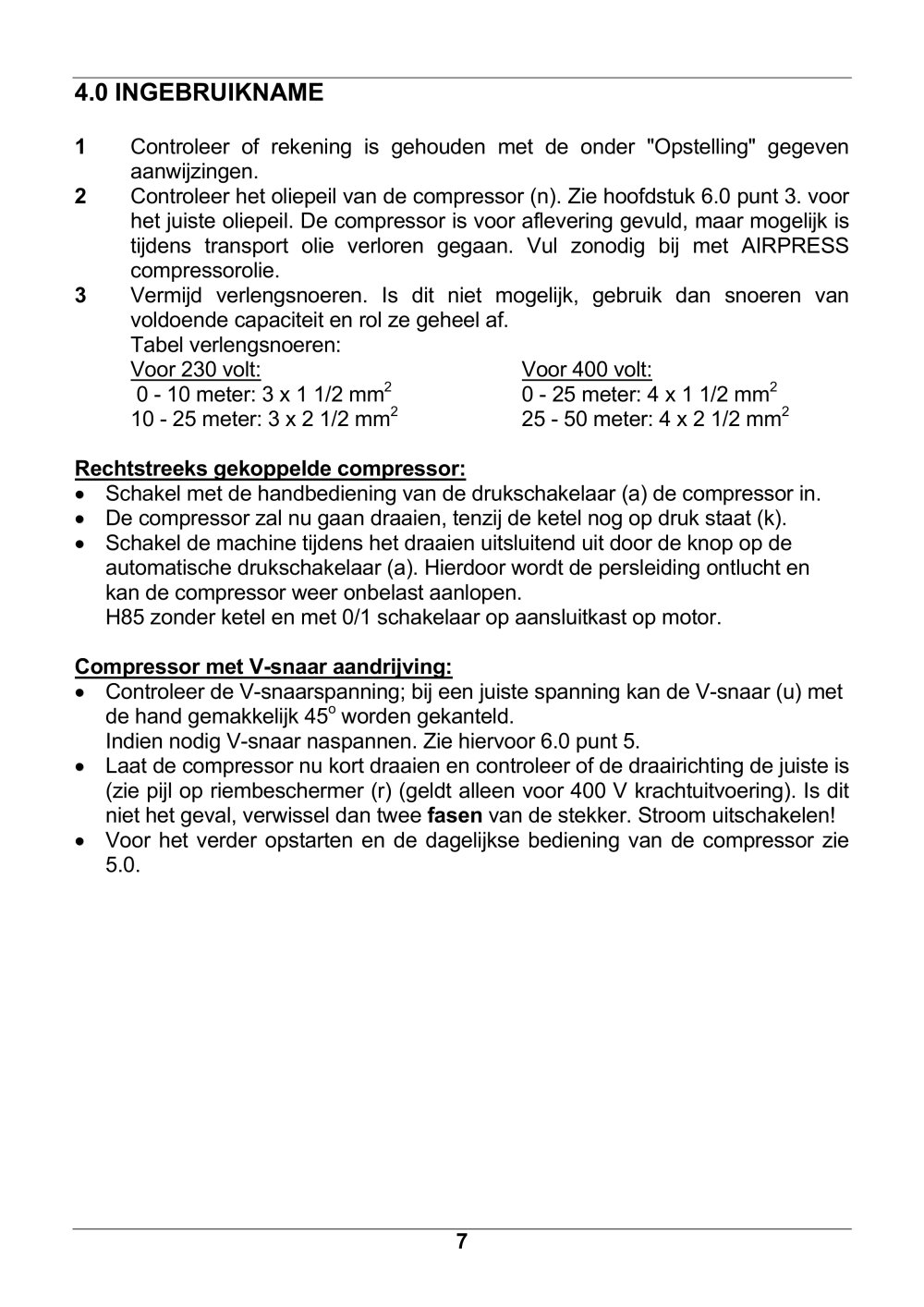

4.0 INGEBRUIKNAME

1 Controleer of rekening is gehouden met de onder "Opstelling" gegeven aanwijzingen. 2 3 Controleer het oliepeil van de compressor (n). Zie hoofdstuk 6.0 punt 3. voor het juiste oliepeil. De compressor is voor aflevering gevuld, maar mogelijk is tijdens transport olie verloren gegaan. Vul zonodig bij met AIRPRESS compressorolie. Vermijd verlengsnoeren. Is dit niet mogelijk, gebruik dan snoeren van voldoende capaciteit en rol ze geheel af. Tabel verlengsnoeren: Voor 230 volt: Voor 400 volt: 0 - 10 meter: 3 x 1 1/2 mm
2 2 0 - 25 meter: 4 x 1 1/2 mm
2 10 - 25 meter: 3 x 2 1/2 mm 25 - 50 meter: 4 x 2 1/2 mm
2 Rechtstreeks gekoppelde compressor: Schakel met de handbediening van de drukschakelaar (a) de compressor in. De compressor zal nu gaan draaien, tenzij de ketel nog op druk staat (k). Schakel de machine tijdens het draaien uitsluitend uit door de knop op de automatische drukschakelaar (a). Hierdoor wordt de persleiding ontlucht en kan de compressor weer onbelast aanlopen. H85 zonder ketel en met 0/1 schakelaar op aansluitkast op motor. Compressor met V-snaar aandrijving: Controleer de V-snaarspanning; bij een juiste spanning kan de V-snaar (u) met de hand gemakkelijk 45
o worden gekanteld. Indien nodig V-snaar naspannen. Zie hiervoor 6.0 punt 5. Laat de compressor nu kort draaien en controleer of de draairichting de juiste is (zie pijl op riembeschermer (r) (geldt alleen voor 400 V krachtuitvoering). Is dit niet het geval, verwissel dan twee fasen van de stekker. Stroom uitschakelen! Voor het verder opstarten en de dagelijkse bediening van de compressor zie 5.0. 7
