LEGENDA (modelwijzigingen voorbehouden) a handbediening drukschakelaar b instelling reduceerventiel c duwbeugel d snelkoppeling gereduceerde druk e veiligheidsventiel f motor- en ventilatorkap g terugslagklep h afsluiter gereduceerde druk i manometer gereduceerde druk j stop voor extra aansluiting k manometer voor keteldruk l condenswateraftap m luchtfilterkap n vuldop smeerolie (Airpress compressorolie) o aftapplug smeerolie p resetknop van thermische beveiliging q luchtuitgang r riembeschermer s ontlastleiding t persleiding u aandrijfriem (V-snaar) NEDERLANDS Versie 05.2007

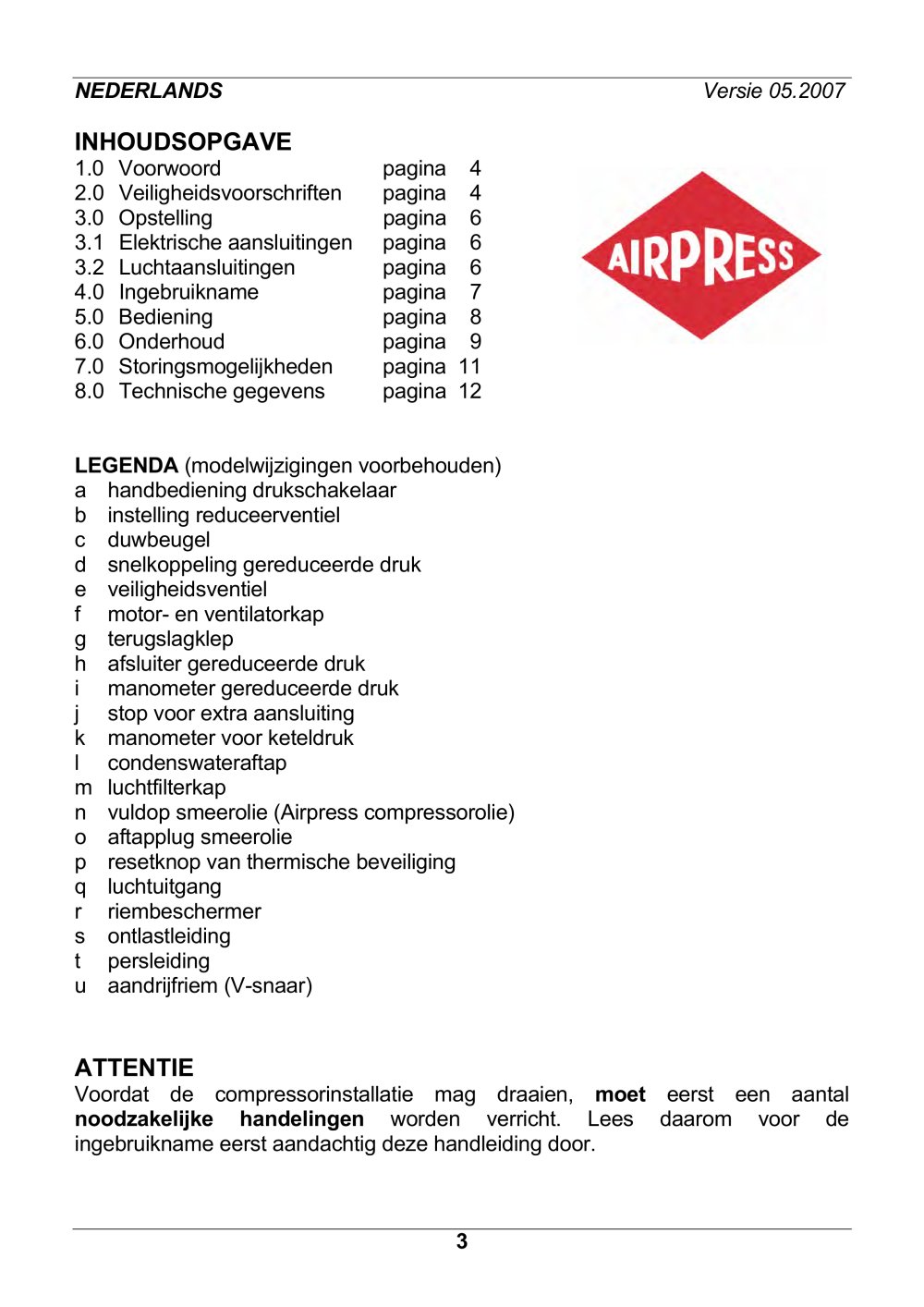

Airpress compressoren (H-HL-HK-HLO serie) - 9226 INHOUDSOPGAVE

1.0 Voorwoord pagina 4 2.0 Veiligheidsvoorschriften pagina 4 3.0 Opstelling pagina 6 3.1 Elektrische aansluitingen pagina 6 3.2 Luchtaansluitingen pagina 6 4.0 Ingebruikname pagina 7 5.0 Bediening pagina 8 6.0 Onderhoud pagina 9 7.0 Storingsmogelijkheden pagina 11 8.0 Technische gegevens pagina 12

ATTENTIE

Voordat de compressorinstallatie mag draaien, moet eerst een aantal noodzakelijke handelingen worden verricht. Lees daarom voor de ingebruikname eerst aandachtig deze handleiding door. 3
