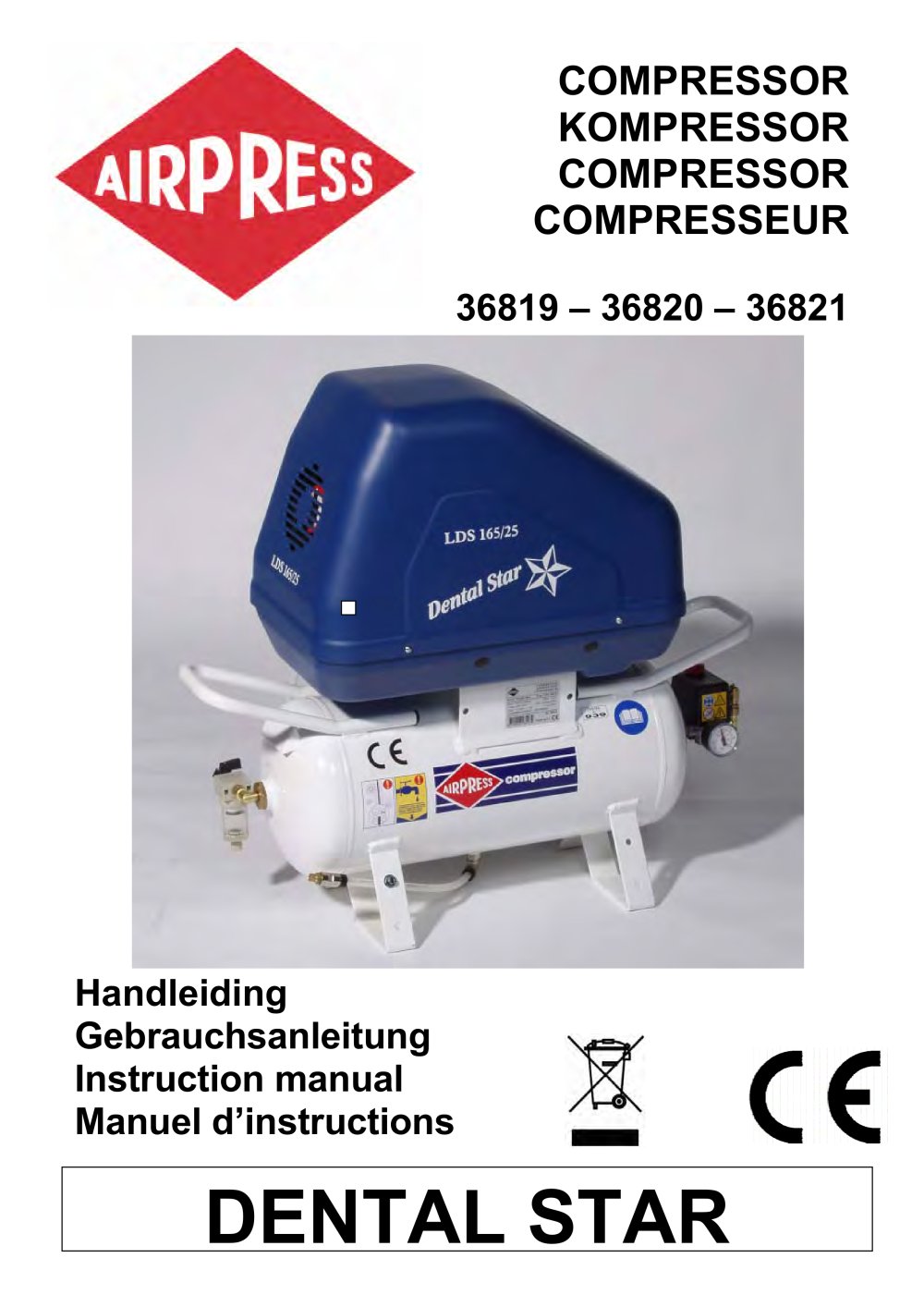

COMPRESSORKOMPRESSORCOMPRESSORCOMPRESSEUR 36819 36820 ֖ 36821 HandleidingGebrauchsanleitung Instruction manual Manuel dinstructions DENTAL STAR >

2. TECHNISCHE EIGENSCHAPPEN 1 . ALGEMENE INFORMATIE 2:1 Voornaamste technische eigenschappen 5 2.2 Technische gegevens 5 2.3 Veiligheidsvoorzieningen 6 2.4 Standaarduitrusting 6 1.1 Doel van de handleiding 4 1.2 Symbolen 4 1.3 Herkenbaarheid van het product 5 1.4 Beschrijving van de compressor 5 3. ALGEMENE VEILIGHEIDSVOORSCHRIFTEN 3.1 Algemene informatie 6 3.2 Wat u WEL moet doen 7 3.3 Wat u NIET moet doen: 7 4. INSTALLATIE 5. AFSTELLINGEN 4.1 De machine uitpakken en verplaatsen 7 4.2 Plaatsing 8 4.3 Elektrische aansluiting 9 5.1 Werkingstijden en -wijzen 9 5.2 Regeling van de druk 9 5.3...

1.2 Symbolen Om uw aandacht te vestigen op enkele aanwijzigen die erg belangrijk zijn, hebben wij kortheidshalve gebruik gemaakt van enkele symbolen. Dit betekent niet dat u zich slechts tot deze symbolen moet beperken. De aanwijzingen waar zij naar verwijzen dienen daarentegen aandachtig gelezen te worden. Attentie - Heeft betrekking op voorschriften die in acht genomen dienen te worden voor de veiligheid van de gebruiker en de personen die zich in de werkruimte bevinden of ter bescherming van de compressor zelf. De fabrikant verklaart onder zijn eigen verantwoordelijkheid dat de...

Het door u aangeschafte product is herkenbaar aan het CE-plaatje dat zich op de compressor is aangebracht is; op dit plaatje staan de volgende gegevens: 1) gegevens van de fabrikant 2) CE-merkteken - bouwjaar 3) TYPE = benaming van de compressor, CODE = code van de compressor, SERlAL N. = serienummer van de door u aangeschafte compressor (altijd te vermelden wanneer er om service gevraagd wordt) 4) luchtopbrengst van de compressor gemeten in I/min en cfm 5) maximum bedrijfsdruk (bar en PSI) - geluidsniveau van de compressor in dB(A) 6) elektrische gegevens: voedingsspanning (V/ph),...

Werkingspressostaat (fig. 5): (0) springt. In dat geval moet de stroomtoevoer uitgeschakeld worden en moet het thermische relais in het elektrische schakelkastje regelt de STOP- en de START-druk. pressostaat met thermische motorbeveiliging (fig. 5) Veiligheidsklep: in geval van storingen in de werking gaat deze klep open zodra de veiligheidswaarde overschreden wordt. De compressoren met een nfasige elektromotor zijn uitgerust met een veiligheids- en beschermingsvoorziening van de motor, , in dit geval is het de motorbeveiliging in de pressostaat die ter bescherming van de motor werkt en die...

deze handleiding vermeld wordt. Als de machine op een oneigenlijke manier wordt gebruikt of op een wijze die niet in overeenstemming is met de in deze handleiding vermelde aanwijzingen kan de FABRIKANT op geen enkele wijze aansprakelijk gesteld worden voor defecten of schade. . Voordat u enige onderhoudswerkzaamheden verricht bent u verplicht om de compressor door middel van de schakelaar uit te schakelen en de stroomtoevoer door middel van de wandschakelaar (indien voorhanden) te onderbreken. 3.2 Wat u WEL moet doen: Controleer of de netspanning overeenstemt met de spanning die op het...

De machine wordt bij aankoop aan de klant afgeleverd bevestigd op een houten pallet en aan de bovenkant afgedekt met een kartonnen doos. Trek ter bescherming van uw handen handschoenen aan, knip de spanbanden rondom de verpakking met een schaar door en haal het karton van de bovenkant van de machine af.Draai daarna de moeren waarmee de compressor vastzit los. (fig. 2) .Verwijdering van het verpakkingsmateriaal: Attentie: bij de uitvoeringen die uitgerust zijn met een droger zal de compressor door het meeste gewicht dat geconcentreerd is aan de achterkant de neiging hebben om schuin te gaan...

aansluiting moet u nagaan of de netspanning overeenstemt met de spanning die op het CE-plaatje staat en of de schakelaar op de stand (0) staat. ɉNFASIGE COMPRESSOREN: deze compressoren zijn uitgerust met een speciale stekker (fig. 4) . Indien nodig moet u de stekker door een vakman laten vervangen. DRIEFASIGE COMPRESSOREN: de voedingslijn moet gescheiden worden door middel van een thermische magneetschakelaar waarvan het vermogen geschikt moet zijn met het oog op het genstalleerde vermogen (fig. 4) . In dit verband moet u de in onderstaande tabel vermelde gegevens aanhouden.Bestelnummer...

Om de opgesomde onderdelen te vinden moet u het informatieblad dat bij de handleiding gevoegd is raadplegen. Pressostaat/pressostaat met thermische motorbeveiliging: controleert het starten en het stoppen van de compressor. Manometer tankdruk: geeft de drukwaarde in de luchttank aan. Leidingafsluiter: afsluit- en verbindingsvoorziening met de leiding en/of het pneumatische gereedschap. Elektronische controller (tandemmodellen): controleert het starten en het stoppen van de compressor en maakt het bovendien mogelijk om het type werking te kiezen (fig. 7) . START aan-knop STOP uit-knop ON...

Cyclus M1-M2 : afwisselende werking van de beide pompeenheden. De functie SW2 is alleen actief als dit type werking gekozen wordt, op basis van uw luchtverbruik moet u vervolgens de schakelaar op de stand ON (laag verbruik) of OFF (hoog verbruik) zetten. Zodra de leidingdruk bereikt is stoppen beide pompeenheden om vervolgens de normale cyclus te hervatten zodra de druk weer daalt. > 6.1 Keuze van het type werking (tandem modellen) (fig. 7) Om de werkingscyclus te kiezen moet u de STOP-knop minimaal 4 seconden lang ingedrukt houden, daarna zullen de diverse programma's geactiveerd worden...

aan de lucht onttrokken, de lucht die uit de compressor komt is dus "droog". Een klein gedeelte van die lucht gaat niet naar het gebruikspunt maar wordt omgeleid naar kamer (2) waar een omgekeerde functie vervuld wordt, dat wil zeggen de lucht neemt juist vocht op waardoor het alumina geregenereerd wordt. De kleine hoeveelheid gebruikte lucht wordt daarna door een elektromagnetische klep aan de onderkant van de droger uitgestoten, als er dus gedurende enkele seconden lucht uitstroomt is dat dus een teken dat de droger goed functioneert . 6.3 Eerste keer in werking stellen van de compressor...
