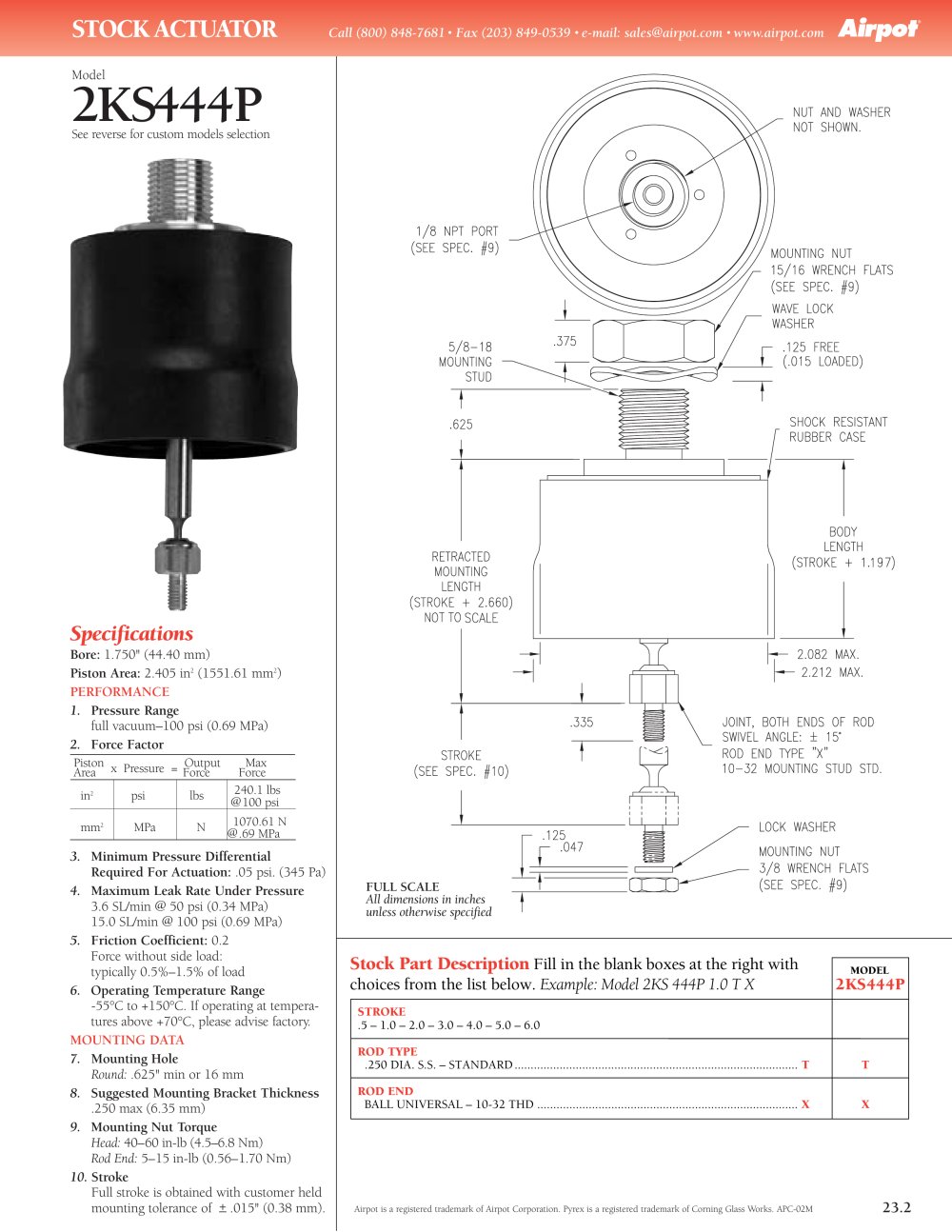

| STOCK ACTUATOR | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Call (800) 848-7681 • Fax (203) 849-0539 • e-mail: sales@airpot.com • www.airpot.com | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2KS444P See reverse for custom models selection | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NUT AND WASHE NOT SHOWN. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/8 NPT PORT (SEE SPEC. #9) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MOUNTING NUT 15/16 WRENCH FLATS (SEE SPEC. #9) WAVE LOCK WASHER .125 FREE (.015 LOADED) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SHOCK RESISTANT RUBBER CASE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BODY LENGTH (STROKE + 1.197) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RETRACTED MOUNTING LENGTH (STROKE + 2.660) NOT TO SCALE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Specifications Bore: 1.750" (44.40 mm) Piston Area: 2.405 in2 (1551.61 mm2) PERFORMANCE 1. Pressure Range full vacuum-100 psi (0.69 MPa) 2. Force Factor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| \~- 2.082 MAX. |— 2.212 MAX. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| JOINT, BOTH ENDS OF ROD SWIVEL ANGLE: ± 15" ROD END TYPE "X" 10-32 MOUNTING STUD STD. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| STROKE (SEE SPEC. #10) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LOCK WASHER MOUNTING NUT 3/8 WRENCH FLATS (SEE SPEC. #9) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3. | Minimum Pressure Differential | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Required For Actuation: .05 psi. (345 Pa) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FULL SCALE All dimensions in inches ^ unless otherwise specified | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4. | Maximum Leak Rate Under Pressure | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3.6 SL/min @ 50 psi (0.34 MPa) 15.0 SL/min @ 100 psi (0.69 MPa) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5. | Friction Coefficient: 0.2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Force without side load: typically 0.5%-1.5% of load | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6. | Operating Temperature Range | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| -55°C to +150°C. If operating at temperatures above +70°C, please advise factory MOUNTING DATA | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mounting Hole Round: .625" min or 16 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8. | Suggested Mounting Bracket Thickness | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| .250 max (6.35 mm) 9. Mounting Nut Torque Head: 40-60 in-lb (4.5-6.8 Nm) Rod End: 5-15 in-lb (0.56-1.70 Nm) 10. Stroke | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Full stroke is obtained with customer held mounting tolerance of ± .015" (0.38 mm). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23.2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Airpot is a registered trademark of Airpot Corporation. Pyrex is a registered trademark of Corning Glass Works. APC-02M | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
