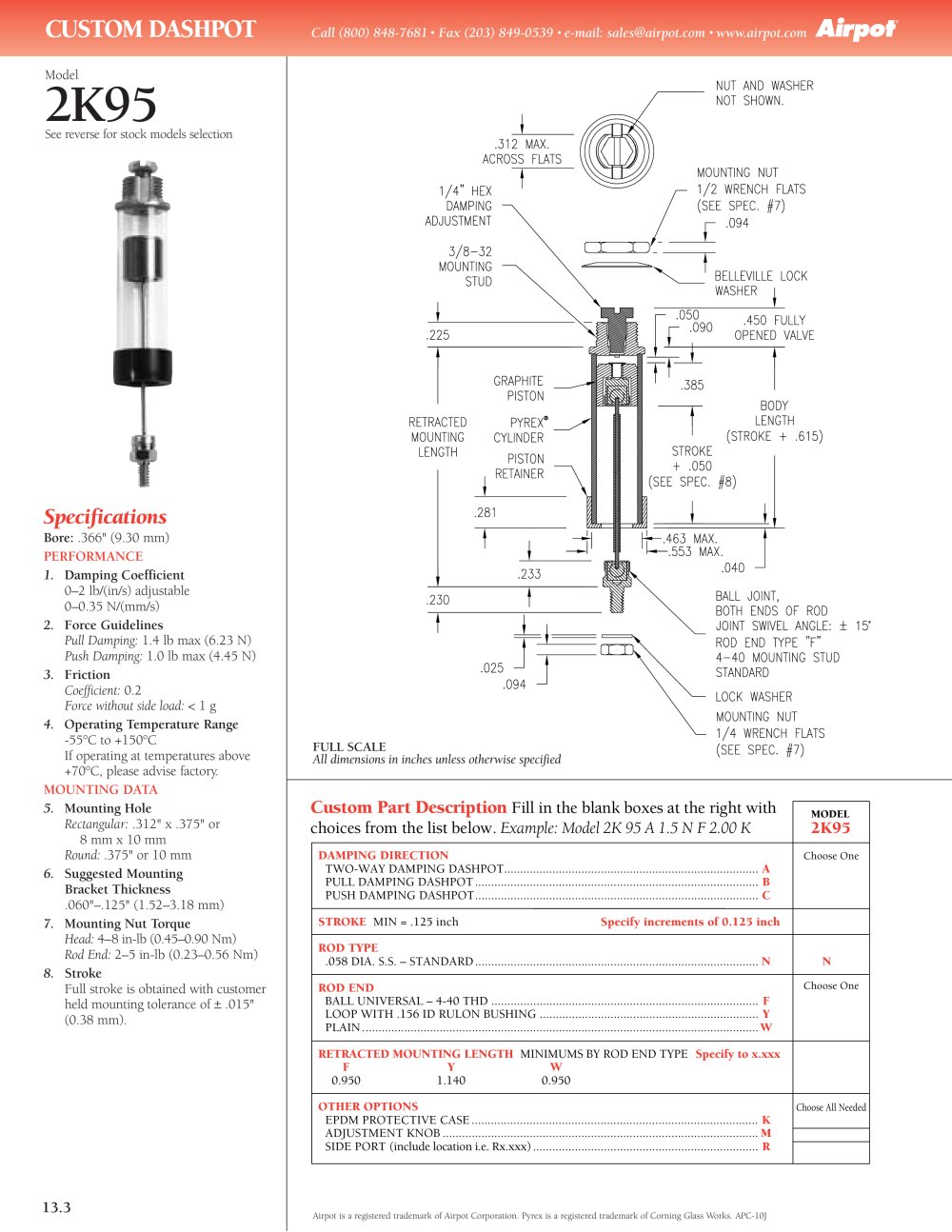

| CUSTOM DASHPOT | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Call (800) 848-7681 • Fax (203) 849-0539 • e-mail: sales@airpot.com • www.airpot.com | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NUT AND WASHER NOT SHOWN. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2K95 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| See reverse for stock models selection | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MOUNTING NUT 1/2 WRENCH FLATS (SEE SPEC. #7) £- .094 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/4" HEX DAMPING ADJUSTMENT | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BELLEVILLE LOCK WASHER | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| .450 FULLY OPENED VALVE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BODY LENGTH (STROKE + .615) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RETRACTED MOUNTING LENGTH | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Specifications Bore: .366" (9.30 mm) PERFORMANCE 1. Damping Coefficient 0-2 lb/(in/s) adjustable 0-0.35 N/(mm/s) 2. Force Guidelines Pull Damping: 1.4 lb max (6.23 N) Push Damping: 1.0 lb max (4.45 N) 3. Friction Coefficient: 0.2 Force without side load: < 1 g 4. Operating Temperature Range -55°C to +150°C If operating at temperatures above +70°C, please advise factory MOUNTING DATA 5. Mounting Hole Rectangular: .312" x .375" or 8 mm x 10 mm Round: .375" or 10 mm 6. Suggested Mounting Bracket Thickness .060"-.125" (1.52-3.18 mm) 7. Mounting Nut Torque Head: 4-8 in-lb (0.45-0.90 Nm) Rod End: 2-5 in-lb (0.23-0.56 Nm) 8. Stroke Full stroke is obtained with customer held mounting tolerance of ± .015" (0.38 mm). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BALL JOINT, BOTH ENDS OF ROD JOINT SWIVEL ANGLE: ± ROD END TYPE "F" 4-40 MOUNTING STUD STANDARD LOCK WASHER MOUNTING NUT /4 WRENCH FLATS (SEE SPEC. #7) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15" | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FULL SCALE All dimensions in inches unless otherwise specified | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Custom Part Description Fill in the blank boxes at the right with choices from the list below. Example: Model 2K 95 A 1.5 N F 2.00 K | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODEL 2K95 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DAMPING DIRECTION TWO-WAY DAMPING DASHPOT.. PULL DAMPING DASHPOT........... PUSH DAMPING DASHPOT........... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Choose One | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| STROKE MIN = .125 inch | Specify increments of 0.125 inch | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ROD TYPE .058 DIA. S.S. - STANDARD. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NN | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Choose One | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ROD END BALL UNIVERSAL - 4-40 THD................ LOOP WITH .156 ID RULON BUSHING . PLAIN........................................................ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RETRACTED MOUNTING LENGTH MINIMUMS BY ROD END TYPE Specify to x.xxx FY W 0.950 1.140 0.950 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| OTHER OPTIONS EPDM PROTECTIVE CASE.................... ADJUSTMENT KNOB............................. SIDE PORT (include location i.e. Rx.xxx). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Choose All Needed | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| . M | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13.3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Airpot is a registered trademark of Airpot Corporation. Pyrex is a registered trademark of Corning Glass Works. APC-10J | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
