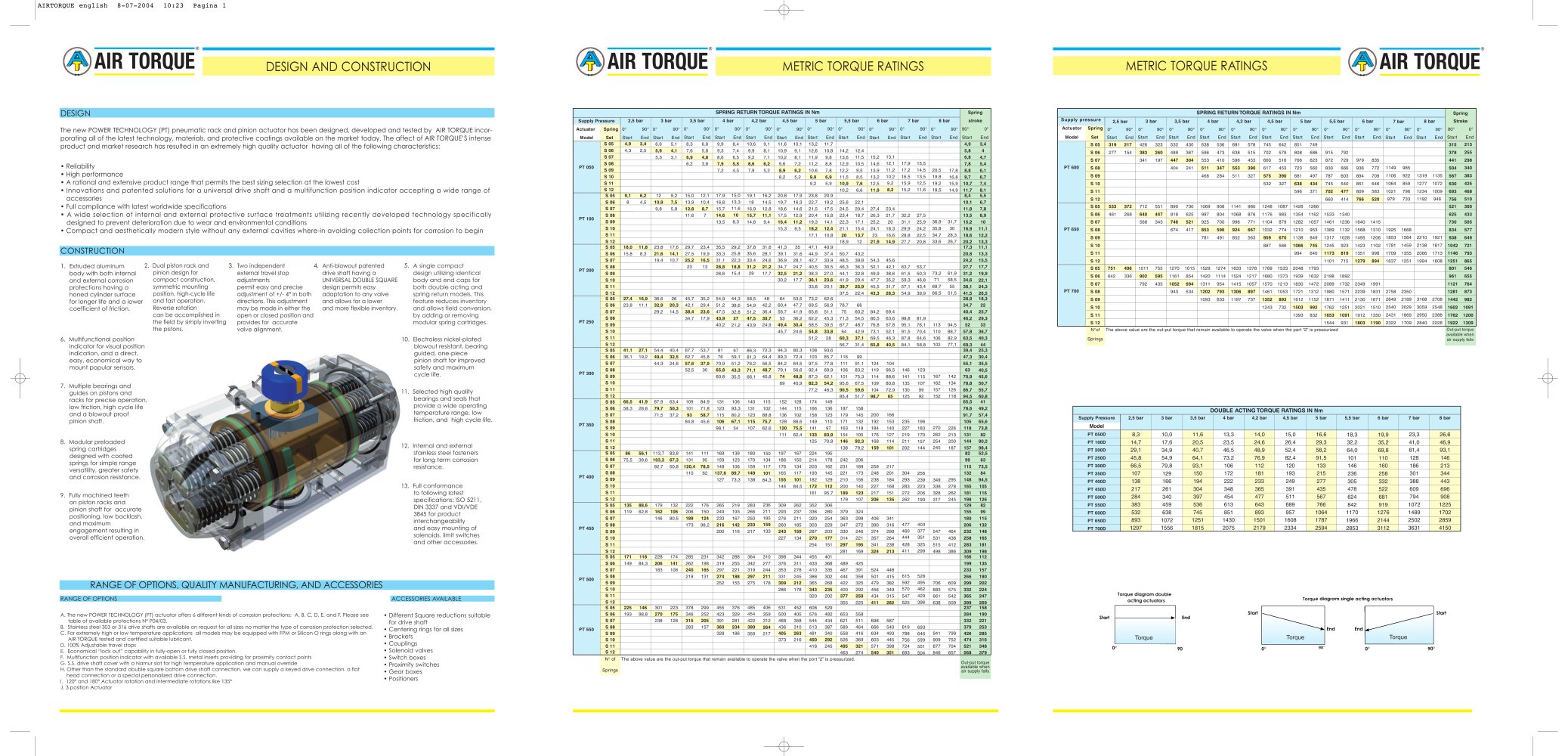

DESIGN AND CONSTRUCTION DESIGN The new POWER TECHNOLOGY (PT) pneumatic rack and pinion actuator has been designed, developed and tested by AIR TORQUE incorporating all of the latest technology, materials, and protective coatings available on the market today. The affect of AIR TORQUE’S intense product and market research has resulted in an extremely high quality actuator having all of the following characteristics: • Reliability • High performance • A rational and extensive product range that permits the best sizing selection at the lowest cost • Innovations and patented solutions for a universal drive shaft and a multifunction position indicator accepting a wide range of accessories • Full compliance with latest worldwide specifications • A wide selection of internal and external protective surface treatments utilizing recently developed technology specifically designed to prevent deterioration due to wear and environmental conditions • Compact and aesthetically modern style without any external cavities where-in avoiding collection points for corrosion to begin CONSTRUCTION 1. Extruded aluminum body with both internal and external corrosion protections having a honed cylinder surface for longer life and a lower coefficient of friction. 2. Dual piston rack and pinion design for compact construction, symmetric mounting position, high-cycle life and fast operation. Reverse rotation can be accomplished in the field by simply inverting the pistons. 3. Two independent external travel stop adjustments permit easy and precise adjustment of +/- 4° in both directions. This adjustment may be made in either the open or closed position and provides for accurate valve alignment. 4. Anti-blowout patented drive shaft having a UNIVERSAL DOUBLE SQUARE design permits easy adaptation to any valve and allows for a lower and more flexible inventory. 5. A single compact design utilizing identical body and end caps for both double acting and spring return models. This feature reduces inventory and allows field conversion, by adding or removing modular spring cartridges. 6. Multifunctional position indicator for visual position indication, and a direct, easy, economical way to mount popular sensors. 10. Electroless nickel-plated blowout resistant, bearing guided, one-piece pinion shaft for improved safety and maximum cycle life. 8. Modular preloaded spring cartridges designed with coated springs for simple range versatility, greater safety and corrosion resistance. 9. Fully machined teeth on piston racks and pinion shaft for accurate positioning, low backlash, and maximum engagement resulting in overall efficient operation. 7. Multiple bearings and guides on pistons and racks for precise operation, low friction, high cycle life and a blowout proof pinion shaft. RANGE OF OPTIONS, QUALITY MANUFACTURING, AND ACCESSORIES RANGE OF OPTIONS ACCESSORIES AVAILABLE A. The new POWER TECHNOLOGY (PT) actuator offers 6 different kinds of corrosion protections; A, B, C, D, E, and F. Please see table of available protections N° P04/03. B. Stainless steel 303 or 316 drive shafts are available on request for all sizes no matter the type of corrosion protection selected. C. For extremely high or low temperature applications all models may be equipped with FPM or Silicon O rings along with an AIR TORQUE tested and certified suitable lubricant. D. 100% Adjustable travel stops E. Economical “lock out” capability in fully-open or fully closed position. F. Multifunction position indicator with available S.S. metal inserts providing for proximity contact points G. S.S. drive shaft cover with a Namur slot for high temperature application and manual override H. Other than the standard double square bottom drive shaft connection, we can supply a keyed drive connection, a flat head connection or a special personalized drive connection. I. 120° and 180° Actuator rotation and intermediate rotations like 135° J. 3 position Actuator • Different Square reductions suitable for drive shaft • Centering rings for all sizes • Brackets • Couplings • Solenoid valves • Switch boxes • Proximity switches • Gear boxes • Positioners METRIC TORQUE RATINGS 2,5 bar 0° 90° Start End 3 bar 0° 90° Start End 3,5 bar 0° 90° Start End 4 bar 0° 90° Start End 4,2 bar 0° 90° Start End 4,5 bar 0° 90° Start End 5 bar 0° 90° Start End 5,5 bar 0° 90° Start End 6 bar 0° 90° Start End stroke 90° 0° Start End Spring PT 050 S 05 S 06 S 07 S 08 S 09 S 10 S 11 S 12 4,9 4,3 9,1 8 18,0 15,8 27,4 23,8 41,1 36,1 66,5 58,3 86 75,5 135 119 171 149 225 193 146 98,8 301 270 238 223 175 128 378 346 315 283 299 252 205 157 455 423 391 360 328 376 329 281 234 186 531 500 468 436 405 373 452 405 358 310 263 216 608 576 544 513 481 450 418 529 482 434 387 340 292 245 653 621 589 558 526 495 463 558 511 464 416 369 321 274 698 666 634 603 571 540 587 540 493 445 398 351 941 909 877 846 799 752 704 657 118 84,3 228 206 183 174 141 108 285 262 240 218 231 198 165 131 342 319 297 274 252 288 255 221 188 155 398 376 353 331 309 286 344 311 278 245 212 178 455 433 410 388 365 343 320 401 368 335 302 268 235 202 489 467 444 422 400 377 355 425 391 358 325 292 259 225 524 501 479 456 434 411 448 415 382 349 315 282 706 683 661 638 609 575 542 509 88,6 62,8 179 162 146 132 106 80,5 222 206 189 173 176 150 124 98,2 265 249 233 216 200 219 193 167 142 116 309 293 276 260 243 227 262 237 211 185 159 134 352 336 320 303 287 270 254 306 280 254 229 203 177 151 379 363 347 330 314 297 281 324 298 272 246 221 195 169 406 390 374 357 341 324 341 316 290 264 238 213 547 531 515 498 464 438 412 386 56,1 39,6 113,7 103,2 92,7 83,8 67,3 50,8 141 131 120,4 110 111 95 78,5 62 169 159 148 137,6 127 139 123 106 89,7 73,3 197 186 176 165 155 144 167 150 134 117 101 84,5 224 214 203 193 182 172 161 195 178 162 145 129 112 95,7 242 231 221 210 200 189 179 206 189 173 156 140 123 107 259 248 238 227 217 206 217 201 184 168 151 135 304 293 283 272 262 295 278 262 245 41,9 28,8 87,9 79,7 71,5 63,4 50,3 37,2 109 101 93 84,8 84,9 71,8 58,7 45,6 131 123 115 106 98,1 106 93,3 80,2 67,1 54 152 144 136 128 120 111 128 115 102 88,6 75,5 62,4 174 166 158 149 141 133 125 149 136 123 110 97 83,9 70,8 187 179 171 163 154 146 138 158 145 132 118 105 92,3 79,2 200 192 184 176 168 159 166 153 140 127 114 101 235 227 219 211 202 226 213 200 187 27,1 19,2 54,4 49,4 44,3 40,4 32,5 24,6 67,7 62,7 57,6 52,5 53,7 45,8 37,9 30 81 76 70,9 65,8 60,8 72,3 64,4 56,5 48,7 40,8 94,3 89,3 84,2 79,1 74 69 80,3 72,4 64,5 56,6 48,8 40,9 108 103 97,5 92,4 87,3 82,3 77,2 93,6 85,7 77,8 69,9 62,1 54,2 46,3 116 111 106 101 95,6 90,5 85,4 99 91,1 83,2 75,3 67,5 59,6 51,7 124 119 114 109 104 98,7 104 96,5 88,6 80,8 72,9 65 146 141 135 130 125 123 115 107 99 92 16,9 11,1 36,6 32,9 29,2 26 20,3 14,5 45,7 42,1 38,4 34,7 35,2 29,4 23,6 17,9 54,9 51,2 47,5 43,9 40,2 48 42,2 36,4 30,7 24,9 64 60,4 56,7 53 49,4 45,7 53,5 47,7 41,9 36,2 30,4 24,6 73,2 69,5 65,8 62,2 58,5 54,8 51,2 62,6 56,9 51,1 45,3 39,5 33,8 28 78,7 75 71,3 67,7 64 60,3 56,7 66 60,2 54,5 48,7 42,9 37,1 31,4 84,2 80,5 76,8 73,1 69,5 65,8 69,4 63,6 57,8 52,1 46,3 40,5 98,8 95,1 91,5 87,8 84,1 81,9 76,1 70,4 64,6 58,8 11,8 8,3 23,8 21,6 19,4 17,6 14,1 10,7 29,7 27,5 25,2 23 23,4 19,9 16,5 13 35,5 33,3 31,1 28,8 26,6 31,6 28,1 24,6 21,2 17,7 41,3 39,1 36,9 34,7 32,5 30,2 35 31,6 28,1 24,7 21,2 17,7 47,1 44,9 42,7 40,5 38,3 36,1 33,8 40,9 37,4 33,9 30,5 27,0 23,6 20,1 50,7 48,5 46,3 44,1 41,9 39,7 37,5 43,2 39,8 36,3 32,8 29,4 25,9 22,4 54,3 52,1 49,9 47,7 45,5 43,3 45,6 42,1 38,6 35,2 31,7 28,3 63,7 61,5 59,3 57,1 54,9 53,7 50,3 46,8 43,4 39,9 6,2 4,5 12 10,9 9,8 15,0 13,9 12,8 11,6 12,1 10,4 8,7 7 17,9 16,8 15,7 14,6 13,5 16,2 14,5 12,8 11,1 9,4 20,8 19,7 18,6 17,5 16,4 15,3 17,9 16,3 14,6 12,9 11,2 9,5 23,8 22,7 21,5 20,4 19,3 18,2 17,1 20,9 19,2 17,5 15,8 14,1 12,4 10,8 25,6 24,5 23,4 22,3 21,1 20 18,9 22,1 20,4 18,7 17,1 15,4 13,7 12 27,4 26,3 25,2 24,1 23 21,9 23,4 21,7 20 18,3 16,6 14,9 32,2 31,1 29,9 28,8 27,7 27,5 25,9 24,2 22,5 20,8 3,4 2,5 6,6 5,9 5,3 5,1 4,1 3,1 8,3 7,6 6,9 6,2 6,8 5,8 4,8 3,8 9,9 9,3 8,6 7,9 7,2 8,4 7,4 6,5 5,5 4,5 10,6 9,9 9,2 8,6 7,9 9,1 8,1 7,1 6,2 5,2 11,6 10,9 10,2 9,6 8,9 8,2 10,1 9,1 8,1 7,2 6,2 5,2 13,2 12,6 11,9 11,2 10,6 9,9 9,2 11,7 10,8 9,8 8,8 7,8 6,9 5,9 14,2 13,6 12,9 12,2 11,5 10,9 10,2 12,4 11,5 10,5 9,5 8,5 7,6 6,6 15,2 14,6 13,9 13,2 12,5 11,9 17,8 16,8 15,9 14,9 4,9 5,8 6,8 7,8 8,8 9,7 10,7 11,7 8,4 10,1 11,8 13,5 15,2 16,9 18,6 20,2 17,3 20,8 24,2 27,7 31,2 34,6 38,1 41,5 28,9 34,7 40,4 46,2 52 57,8 63,5 69,3 39,4 47,3 55,1 63 70,9 78,8 86,7 94,5 65,5 78,6 91,7 105 118 131 144 157 82 99 115 132 148 165 181 198 129 155 180 206 232 258 283 309 166 199 233 266 299 332 365 399 112 135 157 180 202 224 247 269 237 284 332 379 426 474 521 568 158 190 221 253 285 316 348 379 82 99 115 132 148 165 181 198 52,5 63 73,5 84 94,5 105 116 126 41 49,2 57,4 65,6 73,8 82 90,2 98,4 25,3 30,4 35,5 40,5 45,6 50,7 55,7 60,8 18,3 22 25,7 29,3 33 36,7 40,3 44 11,1 13,3 15,5 17,7 19,9 22,1 24,3 26,5 5,5 6,7 7,8 8,9 10 11,1 12,2 13,3 3,4 4 4,7 5,4 6,1 6,7 7,4 8,1 S 05 S 06 S 07 S 08 S 09 S 10 S 11 S 12 S 05 S 06 S 07 S 08 S 09 S 10 S 11 S 12 S 05 S 06 S 07 S 08 S 09 S 10 S 11 S 12 S 05 S 06 S 07 S 08 S 09 S 10 S 11 S 12 S 05 S 06 S 07 S 08 S 09 S 10 S 11 S 12 S 05 S 06 S 07 S 08 S 09 S 10 S 11 S 12 S 05 S 06 S 07 S 08 S 09 S 10 S 11 S 12 S 05 S 06 S 07 S 08 S 09 S 10 S 11 S 12 S 05 S 06 S 07 S 08 S 09 S 10 S 11 S 12 PT 100 PT 200 PT 250 PT 300 PT 350 PT 400 PT 450 PT 500 PT 550 Out-put torque available when air supply fails N° of Springs The above value are the out-put torque that remain available to operate the valve when the port “2” is pressurized. SPRING RETURN TORQUE RATINGS IN Nm Supply Pressure Actuator Spring Model Set METRIC TORQUE RATINGS 6 bar 0° 90° Start End 5,5 bar 0° 90° Start End 5 bar 0° 90° Start End 4,5 bar 0° 90° Start End 4,2 bar 0° 90° Start End 4 bar 0° 90° Start End 3,5 bar 0° 90° Start End 3 bar 0° 90° Start End 2,5 bar 0° 90° Start End Spring Stroke 90° 0° Start End PT 600 PT 650 PT 700 S 05 S 06 S 07 S 08 S 09 S 10 S 11 S 12 S 05 S 06 S 07 S 08 S 09 S 10 S 11 S 12 S 05 S 06 S 07 S 08 S 09 S 10 S 11 S 12 217 154 426 383 341 323 260 197 532 489 447 404 430 367 304 241 638 596 553 511 468 536 473 410 347 284 681 638 596 553 511 578 515 453 390 327 745 702 660 617 575 532 642 579 516 453 390 327 851 808 766 723 681 638 596 749 686 623 560 497 434 371 915 872 830 787 745 702 660 792 729 666 603 540 477 414 979 936 894 851 809 766 835 772 709 646 583 520 213 255 298 340 383 425 468 510 315 378 441 504 567 630 693 756 521 625 730 834 938 1042 1146 1251 801 961 1121 1281 1442 1602 1762 1922 546 655 764 873 982 1091 1200 1309 360 433 505 577 649 721 793 865 319 277 533 461 372 268 751 642 496 336 1011 902 792 755 595 435 1270 1161 1052 943 1015 854 694 534 1529 1420 1311 1202 1093 1274 1114 954 793 633 1633 1524 1415 1306 1197 1378 1217 1057 897 737 1789 1680 1570 1461 1352 1243 1533 1373 1213 1053 893 732 2048 1939 1830 1721 1612 1503 1393 1793 1632 1472 1312 1152 992 832 2198 2089 1980 1871 1762 1653 1544 1892 1732 1571 1411 1251 1091 931 2349 2239 2130 2021 1912 1803 1991 1831 1671 1510 1350 1190 712 640 568 551 447 343 890 818 746 674 730 625 521 417 1069 997 925 853 781 908 804 700 596 491 1141 1068 996 924 852 980 876 771 667 563 1248 1176 1104 1032 959 887 1087 983 879 774 670 566 1426 1354 1282 1210 1138 1066 994 1266 1162 1057 953 849 745 640 1533 1461 1389 1317 1245 1173 1101 1340 1236 1132 1028 923 819 715 1640 1568 1495 1423 1351 1279 1415 1310 1206 1102 998 894 N°of Springs The above value are the out-put torque that remain available to operate the valve when the part “2” is pressurized Out-put torque available when air supply fails SPRING RETURN TORQUE RATINGS IN Nm Supply pressure Actuator Spring Model Set 7 bar 0° 90° Start End 8 bar 0° 90° Start End 13,1 12,1 11,2 10,2 9,2 8,2 17,9 17,2 16,5 15,9 15,2 15,5 14,5 13,5 12,5 11,6 20,5 19,8 19,2 18,5 15,0 13,3 11,6 10 8,3 29,2 25,8 22,3 18,8 15,4 19,1 18 16,9 15,7 14,6 37,8 35,6 33,4 31,2 29 36,9 35,8 34,7 33,6 31,7 30 28,3 26,7 73,2 71 68,7 66,5 61,9 58,5 55 51,5 67 59,1 51,2 43,3 35,5 86,3 81,3 76,2 71,1 66,1 44,3 38,6 32,8 27 21,2 58,5 54,9 51,2 47,5 43,9 167 162 157 152 142 134 126 118 113 110 106 102 94,5 88,7 82,9 77,1 180 170 159 149 138 150 134 117 101 84,3 140 131 123 115 107 115 102 88,8 75,7 62,6 196 183 170 157 144 270 262 254 245 256 239 223 206 190 349 338 328 317 283 266 250 233 217 236 211 185 159 133 364 342 319 297 275 310 277 244 211 178 485 454 422 390 359 406 359 312 264 217 819 788 756 724 693 693 646 599 551 504 615 592 570 547 525 528 495 462 429 396 477 460 444 428 411 403 377 351 325 299 PT 050D PT 100D PT 200D PT 250D PT 300D PT 350D PT 400D PT 450D PT 500D PT 550D PT 600D PT 650D PT 700D Supply Pressure 2,5 bar 3 bar 3,5 bar 4 bar 4,2 bar 4,5 bar 5 bar 5,5 bar 6 bar Model 8,3 14,7 29,1 45,8 66,5 107 138 217 284 383 532 893 1297 10,0 17,6 34,9 54,9 79,8 129 166 261 340 459 638 1072 1556 11,6 20,5 40,7 64,1 93,1 150 194 304 397 536 745 1251 1815 13,3 23,5 46,5 73,2 106 172 222 348 454 613 851 1430 2075 14,0 24,6 48,9 76,9 112 181 233 365 477 643 893 1501 2179 15,0 26,4 52,4 82,4 120 193 249 391 511 689 957 1608 2334 16,6 29,3 58,2 91,5 133 215 277 435 567 766 1064 1787 2594 23,3 41,0 81,4 128 186 301 388 609 794 1072 1489 2502 3631 26,6 46,9 93,1 146 213 344 443 696 908 1225 1702 2859 4150 DOUBLE ACTING TORQUE RATINGS IN Nm 18,3 32,2 64,0 101 146 236 305 478 624 842 1170 1966 2853 19,9 35,2 69,8 110 160 258 332 522 681 919 1276 2144 3112 7 bar 8 bar 7 bar 0° 90° Start End 8 bar 0° 90° Start End 1149 1106 1064 1021 979 985 922 859 796 733 1319 1277 1234 1192 1135 1072 1009 946 2758 2649 2540 2431 2322 2350 2189 2029 1869 1709 3168 3059 2950 2840 2708 2548 2388 2228 1925 1853 1781 1709 1637 1668 1564 1459 1355 1251 2210 2138 2066 1994 1921 1817 1713 1608 9,2 7,5 5,8 11. Selected high quality bearings and seals that provide a wide operating temperature range, low friction, and high cycle life. 12. Internal and external stainless steel fasteners for long term corrosion resistance. 13. Full conformance to following latest specifications: ISO 5211, DIN 3337 and VDI/VDE 3845 for product interchangeability and easy mounting of solenoids, limit switches and other accessories. Torque Torque Torque 9900°° End Star AIRTORQUE english 8-07-2004 10:23 Pagina 1
