Cod.Doc: GP168900 – Rev.0 Pag. 1/1

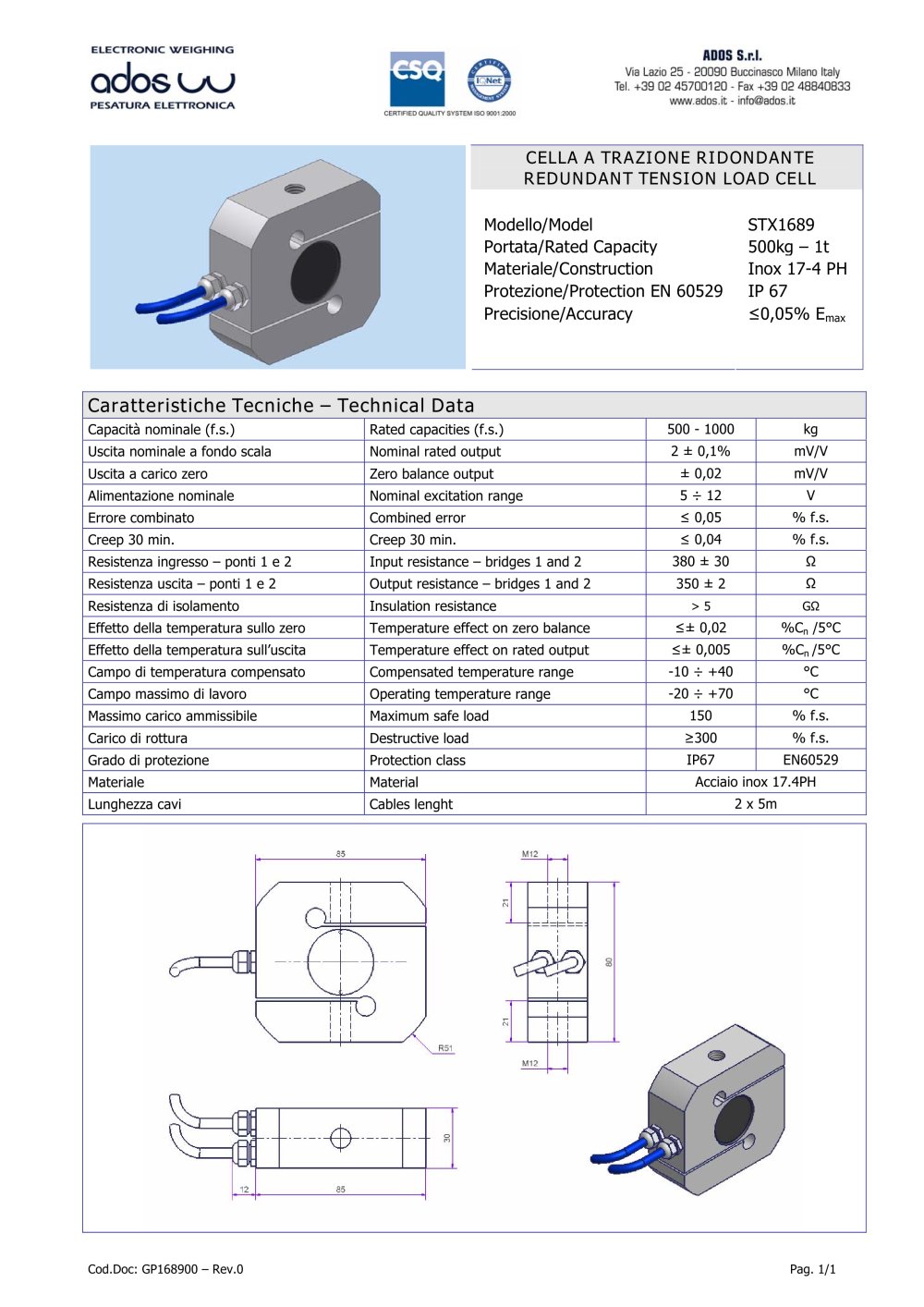

CELLA A TRAZIONE RIDONDANTE REDUNDANT TENSION LOAD CELL Modello / ModelSTX1689 Portata / Rated Ca p acit y 500k g – 1t Materiale / Construction Inox 17-4 PH Protezione/Protection EN 60529 IP 67 Precisione/Accuracy 0,05% E

max

TENSION STX1689 - 24904 Caratteristiche Tecniche – Technical Data

Capacità nominale (f.s.) Rated capacities (f.s.) 500 - 1000 kg Uscita nominale a fondo scala Nominal rated output 2 ± 0,1% mV/V Uscita a carico zero Zero balance output ± 0,02 mV/V Alimentazione nominale Nominal excitation range 5 ÷ 12 V Errore combinato Combined error 0,05 % f.s. Creep 30 min. Creep 30 min. 0,04 % f.s. Resistenza ingresso – ponti 1 e 2 Input resistance – bridges 1 and 2 380 ± 30 Resistenza uscita – ponti 1 e 2 Output resistance – bridges 1 and 2 350 ± 2 Resistenza di isolamento Insulation resistance
> 5 G Effetto della temperatura sullo zero Temperature effect on zero balance ± 0,02 %C
n /5°C Effetto della temperatura sull’uscita Temperature effect on rated output ± 0,005 %C
n /5°C Campo di temperatura compensato Compensated temperature range -10 ÷ +40 °C Campo massimo di lavoro Operating temperature range -20 ÷ +70 °C Massimo carico ammissibile Maximum safe load 150 % f.s. Carico di rottura Destructive load 300 % f.s. Grado di protezione Protection class IP67 EN60529 Materiale Material Acciaio inox 17.4PH Lunghezza cavi Cables lenght 2 x 5m
