SERIAL REPEATERS

SERIAL REPEATERS
4Pages

Catalog excerpts

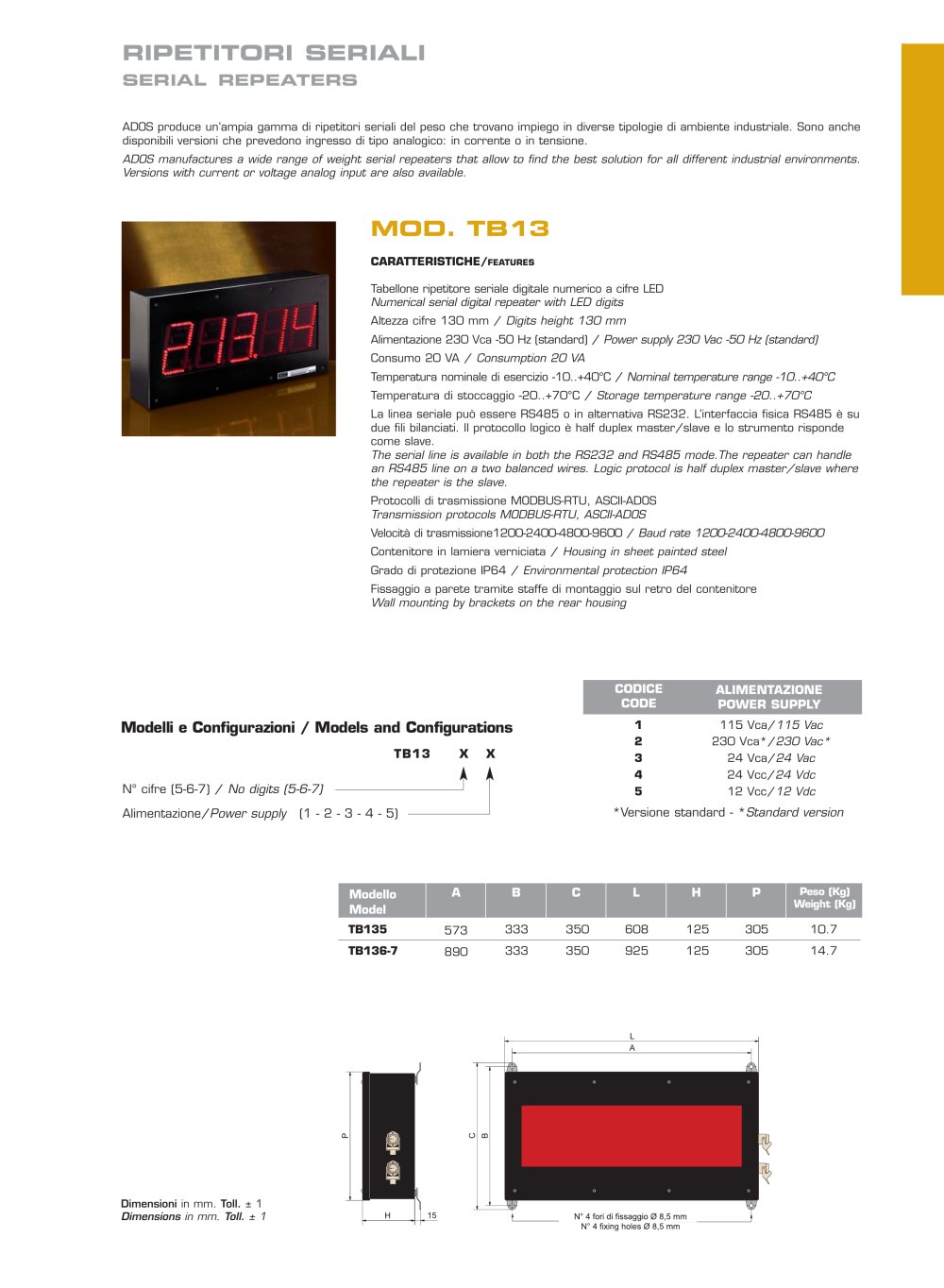

ADOS produce unampia gamma di ripetitori seriali del peso che trovano impiego in diverse tipologie di ambiente industriale. Sono anchedisponibili versioni che prevedono ingresso di tipo analogico: in corrente o in tensione. ADOS manufactures a wide range of weight serial repeaters that allow to find the best solution for all different industrial environments.Versions with current or voltage analog input are also available. > CARATTERISTICHE/ > FEATURES Tabellone ripetitore seriale digitale numerico a cifre LED Numerical serial digital repeaterwith LED digits Altezza cifre 130 mm / Digits height 130 mm Alimentazione 230 Vca -50 Hz (standard) / Power supply 230 Vac -50 Hz (standard) Consumo 20 VA / Consumption 20 VA Temperatura nominale di esercizio -10..+40ҰC / Nominal temperature range -10..+40C Temperatura di stoccaggio -20..+70аC / Protocolli di trasmissione MODBUS-RTU, ASCII-ADOS The serial line is available in both the RS232 and RS485 mode.The repeater can handle an RS485 line on a two balanced wires. Logic protocol is half duplex master/slave where the repeater is the slave. Storage temperature range -20..+70C Transmission protocols MODBUS-RTU, ASCII-ADOS La linea seriale puв essere RS485 o in alternativa RS232. Linterfaccia fisica RS485 Ҩ sudue fili bilanciati. Il protocollo logico half duplex master/slave e lo strumento risponde come slave. Velocit di trasmissione1200-2400-4800-9600 / Baud rate 1200-2400-4800-9600 Contenitore in lamiera verniciata / Housing in sheet painted steel Grado di protezione IP64 / Environmental protection IP64 Fissaggio a parete tramite staffe di montaggio sul retro del contenitore Wall mounting by brackets on the rear housing 115 Vca/ 115 Vac 230 Vca*/ 230 Vac* > Peso (Kg)Weight (Kg) TB135TB136-7 57389035035033333360892512512530530510.714.7 > Dimensioni inmm. Toll. 1 Dimensions inmm. Toll. ѱ1 size="-1">

Open the catalog to page 1

CARATTERISTICHE/ > FEATURES Ripetitore seriale digitale numerico a cifre LED Numerical serial digital repeater with LED digits 6 cifre altezza 14 mm 6 digits height 14 mm Alimentazione 230 Vca -50 Hz (standard) Power supply 230 Vac -50 Hz (standard) Consumo 6 VA Consumption 6 VA Temperatura nominale di esercizio -10..+40C Nominal temperature range -10..+40аC Temperatura di stoccaggio -20..+70C Storage temperature range -20..+70аC La linea seriale principale pu essere RS485 o in alternativa RS232. Linterfaccia fisica RS485 ⒨ sudue fili bilanciati. Il protocollo logico half duplex...

Open the catalog to page 2

CARATTERISTICHE/ > FEATURES Ripetitore digitale del peso a 5 cifre LED / 5 LED digits digital weight repeater Altezza cifre 30 mm / Digits height 30 mm Alimentazione 230 Vca -50 Hz (standard) / Power supply 230 Vac -50 Hz (standard) Consumo 20 VA / Consumption 20 VA Temperatura nominale di esercizio -10..+40C / Nominal temperature range -10..+40аC Temperatura di stoccaggio -20..+70C / Storage temperature range -20..+70аC La linea seriale pu essere RS485 o in alternativa RS232. Linterfaccia fisica RS485 ⒨ su due filibilanciati. Il protocollo logico half duplex master/slave e lo strumento...

Open the catalog to page 3

5 cifre LED da 10 mm 5 LED 10 mm digits Alimentazione 12-24 Vcc Power supply 12-24 Vdc > Consumo 3 VA The instrument if equipped with radio module (only in case of connection with T010E-R weight transmitter) can be equipped with optional output boars for remote repetition of weight value received via radio. Three are the available options: R010E-V weight repetition as analogic signal 0-10 V R010E-A weight repetition as analogic signal 4-20 mA R010E-S weight repetition in serial mode RS232/RS485 (only in continuos mode at 19200 baud) R010E if not equipped with radio modem module can be used...

Open the catalog to page 4
