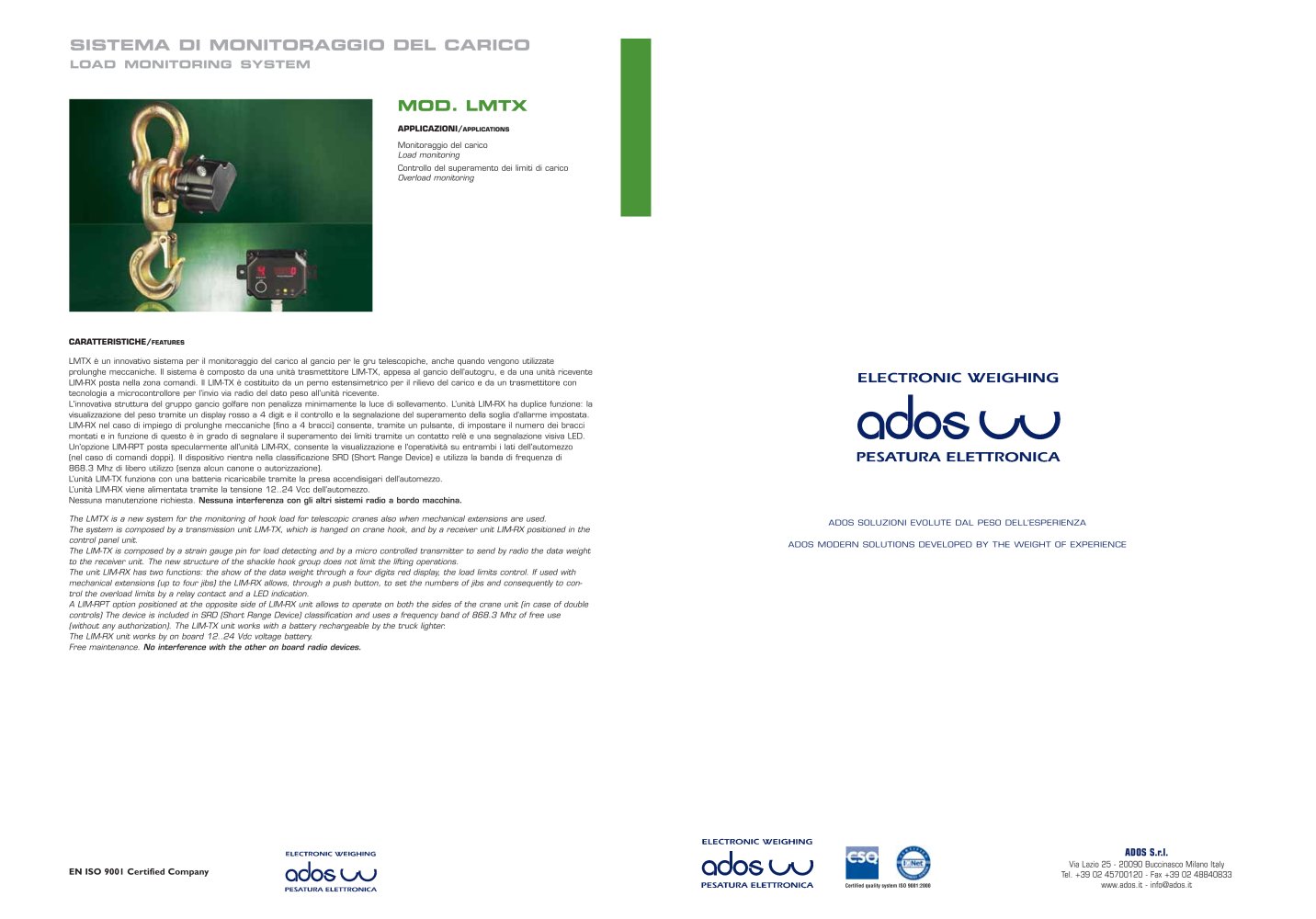

SISTEMA DI MONITORAGGIO DEL CARICO

APPLICAZIONI/

LOADMONITORINGSYSTEM

MOD.LMTX

APPLICATIONS Monitoraggio del carico Load monitoring Controllo del superamento dei limiti di carico Overload monitoring CARATTERISTICHE/
FEATURES LMTX è un innovativo sistema per il monitoraggio del carico al gancio per le gru telescopiche, anche quando vengono utilizzate prolunghe meccaniche. Il sistema è composto da una unità trasmettitore LIM-TX, appesa al gancio dell’autogru, e da una unità riceventeLIM-RX posta nella zona comandi. Il LIM-TX è costituito da un perno estensimetrico per il rilievo del carico e da un trasmettitore contecnologia a microcontrollore per l’invio via radio del dato peso all’unità ricevente. L'innovativa struttura del gruppo gancio golfare non penalizza minimamente la luce di sollevamento. L’unità LIM-RX ha duplice funzione: lavisualizzazione del peso tramite un display rosso a 4 digit e il controllo e la segnalazione del superamento della soglia d’allarme impostata. LIM-RX nel caso di impiego di prolunghe meccaniche (fino a 4 bracci) consente, tramite un pulsante, di impostare il numero dei braccimontati e in funzione di questo è in grado di segnalare il superamento dei limiti tramite un contatto relè e una segnalazione visiva LED.Un'opzione LIM-RPT posta specularmente all'unità LIM-RX, consente la visualizzazione e l'operatività su entrambi i lati dell'automezzo(nel caso di comandi doppi). Il dispositivo rientra nella classificazione SRD (Short Range Device) e utilizza la banda di frequenza di 868.3 Mhz di libero utilizzo (senza alcun canone o autorizzazione). L’unità LIM-TX funziona con una batteria ricaricabile tramite la presa accendisigari dell’automezzo. L’unità LIM-RX viene alimentata tramite la tensione 12..24 Vcc dell’automezzo. Nessuna manutenzione richiesta. Nessuna interferenza con gli altri sistemi radio a bordo macchina. The LMTX is a new system for the monitoring of hook load for telescopic cranes also when mechanical extensions are used. The system is composed by a transmission unit LIM-TX, which is hanged on crane hook, and by a receiver unit LIM-RX positioned in the control panel unit.The LIM-TX is composed by a strain gauge pin for load detecting and by a micro controlled transmitter to send by radio the dataweightto the receiver unit. The new structure of the shackle hook group does not limit the lifting operations. The unit LIM-RX has two functions: the show of the data weight through a four digits red display, the load limits control. If used withmechanical extensions (up to four jibs) the LIM-RX allows, through a push button, to set the numbers of jibs and consequently to con-trol the overload limits by a relay contact and a LED indication. A LIM-RPT option positioned at the opposite side of LIM-RX unit allows to operate on both the sides of the crane unit (in case of doublecontrols) The device is included in SRD (Short Range Device) classification and uses a frequency band of 868.3 Mhz of free use(without any authorization). The LIM-TX unit works with a battery rechargeable by the truck lighter. The LIM-RX unit works by on board 12..24 Vdc voltage battery. Free maintenance.
ADOS SOLUZIONI EVOLUTE DAL PESO DELL’ESPERIENZAADOS MODERN SOLUTIONS DEVELOPED BY THE WEIGHT OF EXPERIENCE No interference with the other on board radio devices.

ADOS S.r.l.

Via Lazio 25 - 20090 Buccinasco Milano ItalyTel. +39 02 45700120 - Fax +39 02 48840833www.ados.it - info@ados.it

EN ISO 9001 Certified Company

Certified quality system ISO 9001:2000
