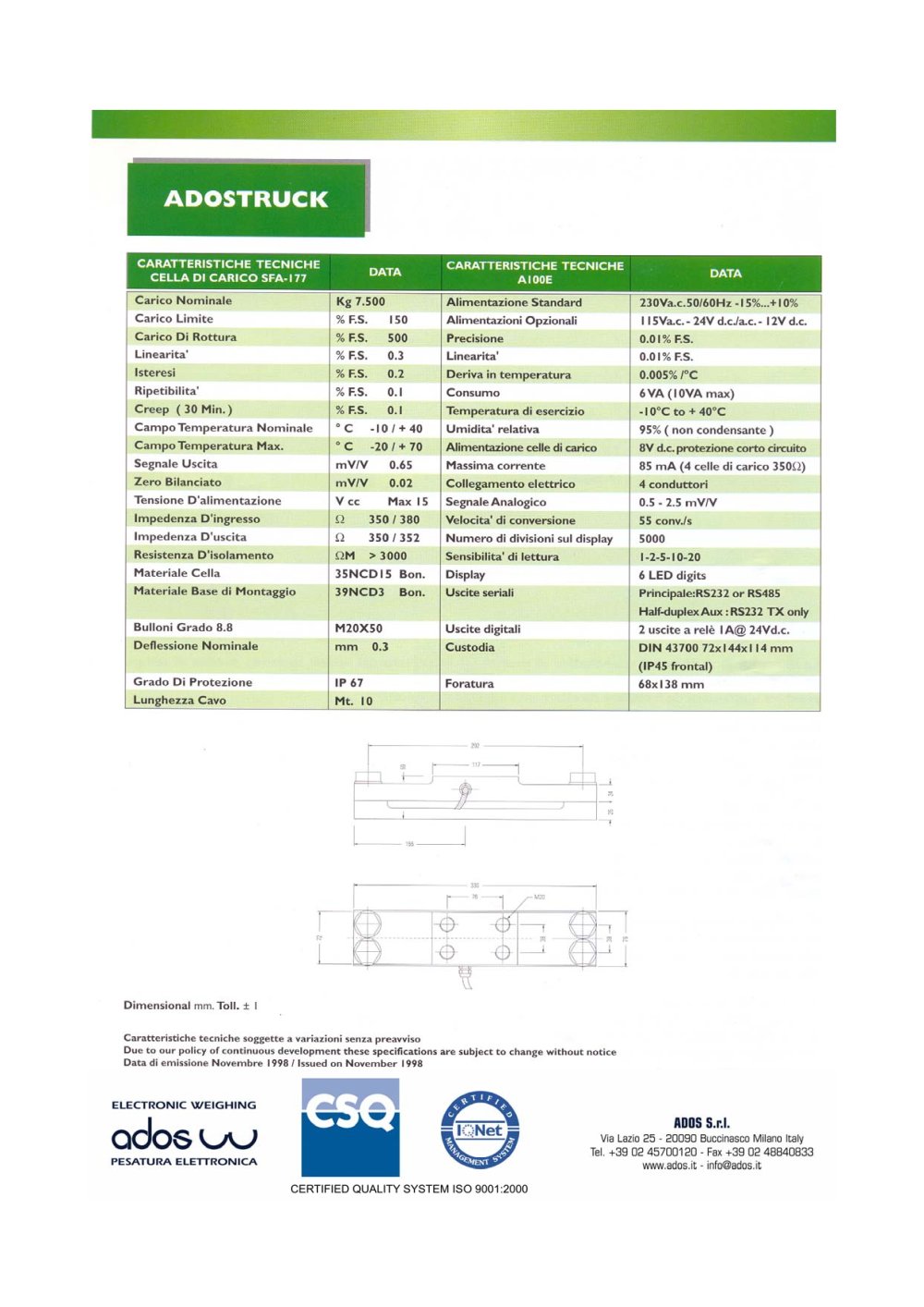

ADOSTRUCK

CARATTERISTICHE TECNICHE CARATTERISTICHE TECNICHE

CELLA DI CARICO SFA-177 AIOOE


Carico Nominale	Kg 7.S00	Alimentazione Standard	230Va.e.5Q/60Hz -15%...+10%
Carico Limite	%F.S. ISO	Alimentazioni Opzionali	1 !5Va.c.-24V d.c/a.c- l2Vd.c.
Carico Di Rottura	% F.S. 500	Precisione	0.01% F.S.
Linearità*	% F.S. 0.3	Linearità'	0.01% F.S.
Isteresi	% F.S. 0.2	Deriva in temperatura	0.005% t°C
Ripetibilità'	F.S. 0.1	Consumo	6VA (I0VA max)
Creep ( 30 Min. )	K F.S. 0.1	Temperatura di esercizio	-I0°C to + 40°C
Campo Temperatura Nominale	°C -IO/ + 40	Umidita' relativa	95% ( non condensante )
Campo Temperatura Max.	' C -20 / + 70	Alimentazione celle di carico	8V d.c. protezione corto circuito
Segnale Uscita	mV/V 0.65	Massima corrente	85 mA (4 celle di carico 3501Ì)
Zero Bilanciato	mV/V 0.02	Collegamento elettrico	4 conduttori
Tensione D'alimentazione	V ce Max 1 5	Segnale Analogico	0.5 - 2.5 mV/V
Impedenza D'ingresso	Q 350/380	Velocita' di conversione	55 conv./s
Impedenza D'uscita	fi 350/352	Numero di divisioni sul display	5000
Resistenza D'isolamento	Î2M > 3000	Sensibilità' di lettura	1-2-5-10-20
Materiale Cella	35NCDI5 Bon.	Display	6 LED digits
Materiale Base di Montaggio	39NCD3 Bon.	Uscite seriali	Principale:RS232 or RS485 Half-duplex Aux : RS232 TX only
Bulloni Grado 8.8	M20X50	Uscite digitali	2 uscite a relè 1 A@ 24Vd.c.
Deflessione Nominale	mm 0.3	Custodia	DIN 43700 72x144x114 mm (IP4S frontal)
Grado Di Protezione	IP 67	Foratura	68x138 mm
Lunghezza Cavo	Mt. 10


	-w- ■-iu--
]	~z-
	§
		1

330 -1

I—*-1

Dimensionai mm. Toll. ± I

Caratteristiche tecniche soggette a variazioni senza preavviso

Due to our policy of continuous development these specifications are subject to change without notice Data di emissione Novembre 1998 I Issued on November I 998

ELECTRONIC WEIGHING

adosLAj

PESATURA ELETTRONICA

ADDS Srl.

Via Lazio 25 - 30090 Buccinasi» Milano Italy Tel. +39 02 45700190 - Fax +39 09 48840833 www.ados.it - irfo@ados.it

CERTIFIED QUALITY SYSTEM ISO 9001:2000
