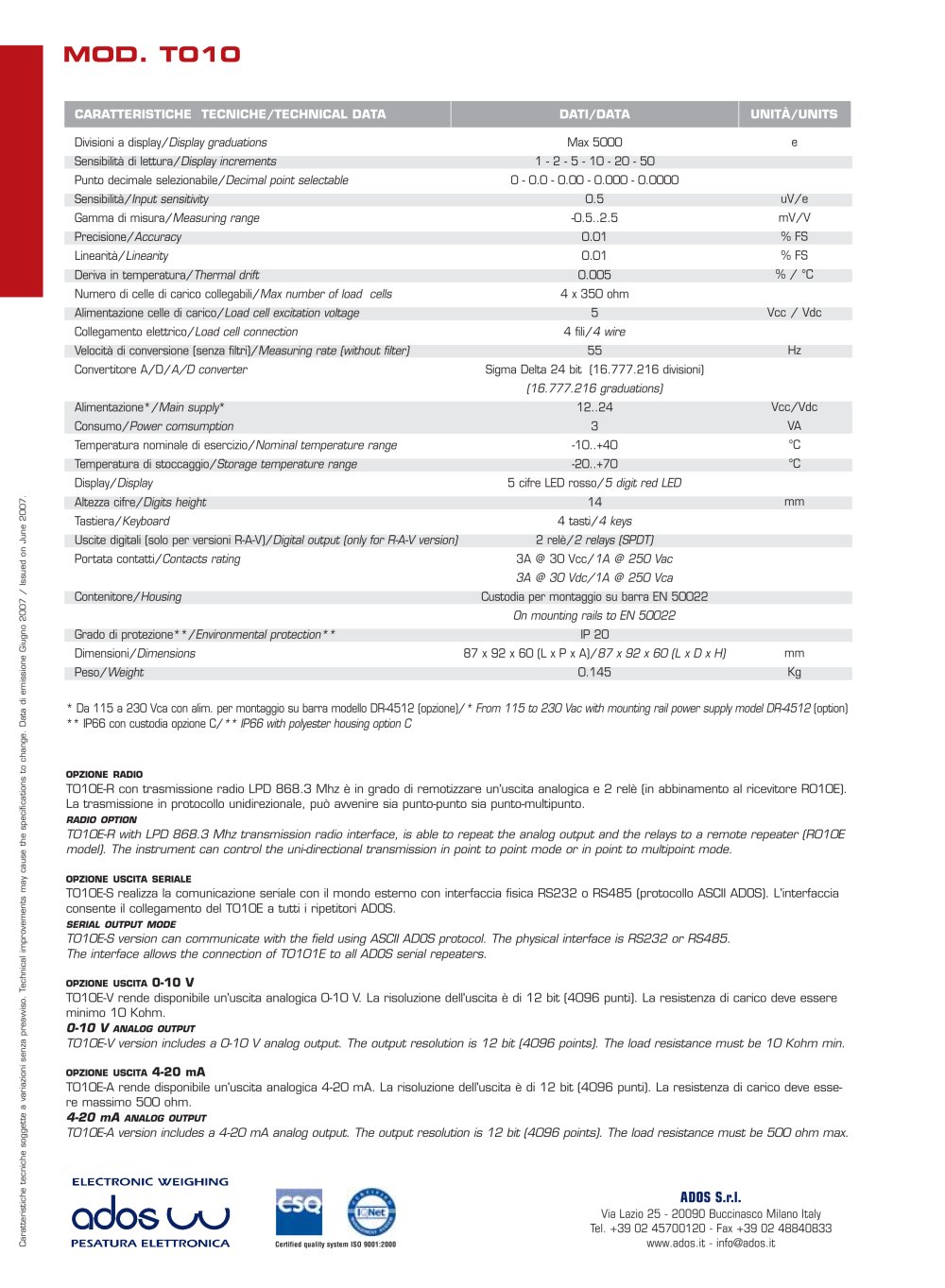

MOD.T010

CARATTERISTICHE TECNICHE/TECHNICAL DATA DATI/DATAUNITÀ/UNITS Divisioni a display/ Display graduations Max 50001 - 2 - 5 - 10 - 20 - 500 - 0.0 - 0.00 - 0.000 - 0.00000.5-0.5..2.50.01 0.010.0054 x 350 ohm54 fili/ Sensibilità di lettura/ Display increments Punto decimale selezionabile/ Decimal point selectable Sensibilità/ Input sensitivity Gamma di misura/ Measuring range Precisione/ Accuracy Linearità/ Linearity Deriva in temperatura/ Thermal drift Numero di celle di carico collegabili/ Max number of load cells 4 wire Alimentazione celle di carico/ Load cell excitation voltage 55Sigma Delta 24 bit (16.777.216 divisioni) Collegamento elettrico/ Load cell connection Velocità di conversione (senza filtri)/ Measuring rate (without filter) (16.777.216 graduations) Convertitore A/D/ A/D converter 12..243-10..+40 -20..+705 cifre LED rosso/ Alimentazione*/ Main supply *Consumo/ 5 digit red LED Power comsumption 144 tasti/ Temperatura nominale di esercizio/ Nominal temperature range 4 keys Temperatura di stoccaggio/ Storage temperature range 2 relè/ 2 relays (SPDT) Display/ Display 3A @ 30 Vcc/ 1A @ 250 Vac3A @ 30 Vdc/1A @ 250 Vca Altezza cifre/ Digits height Tastiera/ Keyboard Custodia per montaggio su barra EN 50022 Uscite digitali (solo per versioni R-A-V)/ Digital output (only for R-A-V version) On mounting rails to EN 50022 Portata contatti/ Contacts rating IP 20 87 x 92 x 60 (L x P x A)/ 87 x 92 x 60 (L x D x H) Contenitore/ Housing 0.145 euV/emV/V% FS % FS% / °CVcc / VdcHzVcc/VdcVA°C °Cmm mmKg Grado di protezione**/ Environmental protection** Dimensioni/ Dimensions Peso/ Weight * Da 115 a 230 Vca con alim. per montaggio su barra modello DR-4512 (opzione)/ * From 115 to 230 Vac with mounting rail power supply model DR-4512 (option)** IP66 con custodia opzione C/ ** IP66 with polyester housing option C
OPZIONERADIO T010E-R con trasmissione radio LPD 868.3 Mhz è in grado di remotizzare un'uscita analogica e 2 relè (in abbinamento al ricevitore R010E).La trasmissione in protocollo unidirezionale, può avvenire sia punto-punto sia punto-multipunto.
RADIOOPTION T010E-R with LPD 868.3 Mhz transmission radio interface, is able to repeat the analog output and the relays to a remote repeater (R010Emodel). The instrument can control the uni-directional transmission in point to point mode or in point to multipoint mode.
OPZIONEUSCITASERIALE T010E-S realizza la comunicazione seriale con il mondo esterno con interfaccia fisica RS232 o RS485 (protocollo ASCII ADOS). L'interfacciaconsente il collegamento del T010E a tutti i ripetitori ADOS.
SERIALOUTPUTMODE T010E-S version can communicate with the field using ASCII ADOS protocol. The physical interface is RS232 or RS485. The interface allows the connection of T0101E to all ADOS serial repeaters.
OPZIONEUSCITA 0-10 V T010E-V rende disponibile un'uscita analogica 0-10 V. La risoluzione dell'uscita è di 12 bit (4096 punti). La resistenza di carico deve essereminimo 10 Kohm. 0-10 V
ANALOGOUTPUT T010E-V version includes a 0-10 V analog output. The output resolution is 12 bit (4096 points). The load resistance must be 10 Kohm min.
OPZIONEUSCITA 4-20 mA T010E-A rende disponibile un'uscita analogica 4-20 mA. La risoluzione dell'uscita è di 12 bit (4096 punti). La resistenza di carico deve esse-re massimo 500 ohm. 4-20 mA
ANALOGOUTPUT T010E-A version includes a 4-20 mA analog output. The output resolution is 12 bit (4096 points). The load resistance must be 500 ohm max.

ADOS S.r.l.

Via Lazio 25 - 20090 Buccinasco Milano ItalyTel. +39 02 45700120 - Fax +39 02 48840833www.ados.it - info@ados.it
Caratteristiche tecniche soggette a variazioni senza preavviso. Technical improvements may cause the specifications to change. Data di emissione Giugno 2007 / Issued on June 2007. Certified quality system ISO 9001:2000
