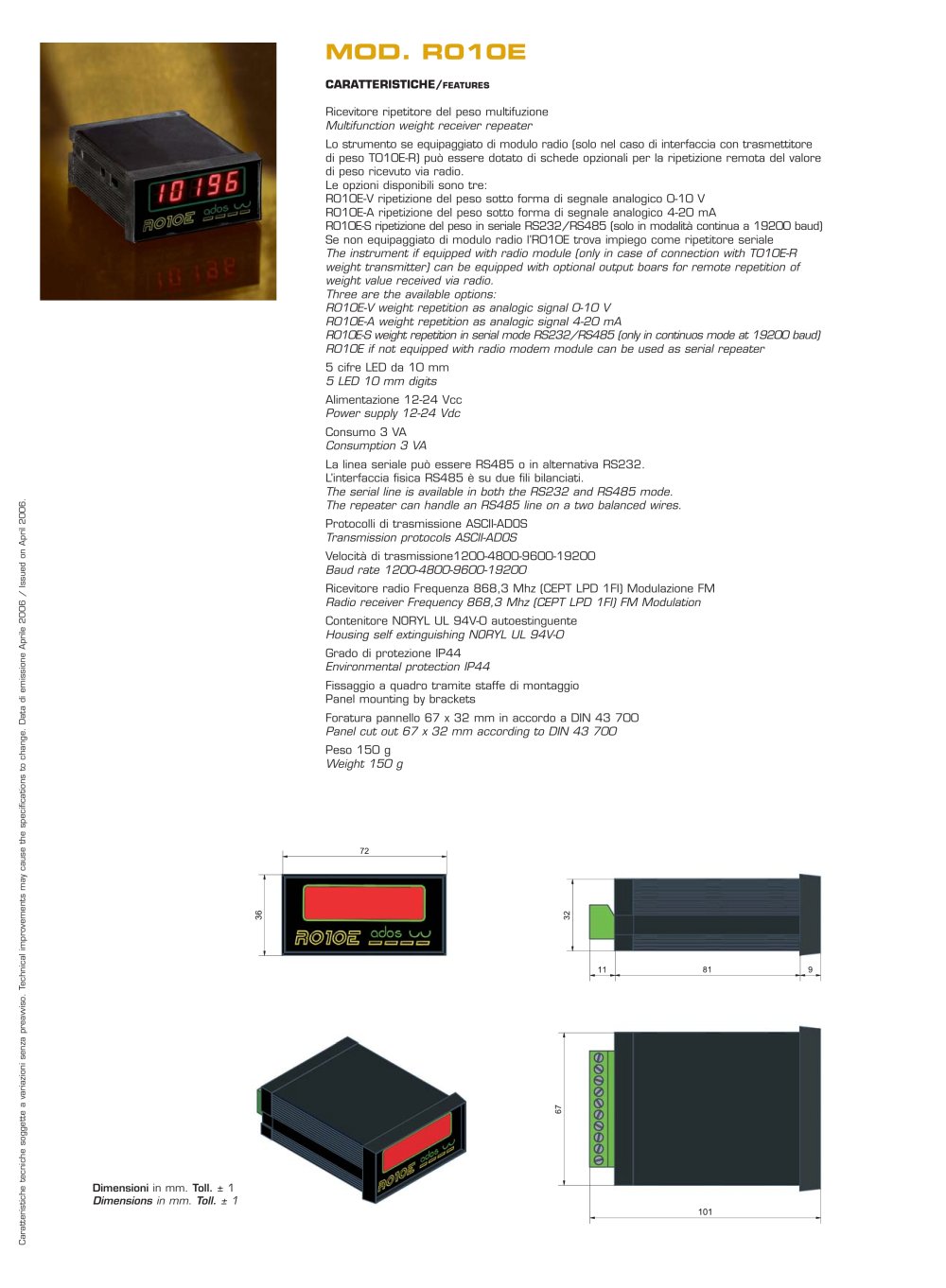

5 cifre LED da 10 mm 5 LED 10 mm digits Alimentazione 12-24 Vcc Power supply 12-24 Vdc

DIGITAL REPEATERS - 24904 MOD.R010E

Consumo 3 VA The instrument if equipped with radio module (only in case of connection with T010E-R weight transmitter) can be equipped with optional output boars for remote repetition of weight value received via radio. Three are the available options: R010E-V weight repetition as analogic signal 0-10 V R010E-A weight repetition as analogic signal 4-20 mA R010E-S weight repetition in serial mode RS232/RS485 (only in continuos mode at 19200 baud) R010E if not equipped with radio modem module can be used as serial repeater Consumption 3 VA CARATTERISTICHE/ La linea seriale può essere RS485 o in alternativa RS232. L’interfaccia fisica RS485 è su due fili bilanciati. The serial line is available in both the RS232 and RS485 mode. The repeater can handle an RS485 line on a two balanced wires. Protocolli di trasmissione ASCII-ADOS
FEATURES Transmission protocols ASCII-ADOS Ricevitore ripetitore del peso multifuzione Multifunction weight receiver repeater Velocità di trasmissione1200-4800-9600-19200 Baud rate 1200-4800-9600-19200 Lo strumento se equipaggiato di modulo radio (solo nel caso di interfaccia con trasmettitoredi peso T010E-R) può essere dotato di schede opzionali per la ripetizione remota del valore di peso ricevuto via radio. Le opzioni disponibili sono tre: R010E-V ripetizione del peso sotto forma di segnale analogico 0-10 V R010E-A ripetizione del peso sotto forma di segnale analogico 4-20 mA R010E-S ripetizione del peso in seriale RS232/RS485 (solo in modalità continua a 19200 baud) Se non equipaggiato di modulo radio l’R010E trova impiego come ripetitore seriale Ricevitore radio Frequenza 868,3 Mhz (CEPT LPD 1FI) Modulazione FM Radio receiver Frequency 868,3 Mhz (CEPT LPD 1FI) FM Modulation Contenitore NORYL UL 94V-0 autoestinguente Housing self extinguishing NORYL UL 94V-0 Grado di protezione IP44 Environmental protection IP44 Fissaggio a quadro tramite staffe di montaggioPanel mounting by brackets Foratura pannello 67 x 32 mm in accordo a DIN 43 700 Panel cut out 67 x 32 mm according to DIN 43 700 Peso 150 g Weight 150 g
Dimensioni inmm. Toll. ±1 Dimensions inmm. Toll. ±1 Caratteristiche tecniche soggette a variazioni senza preavviso. Technical improvements may cause the specifications to change. Data di emissione Aprile 2006 / Issued on April 2006.
