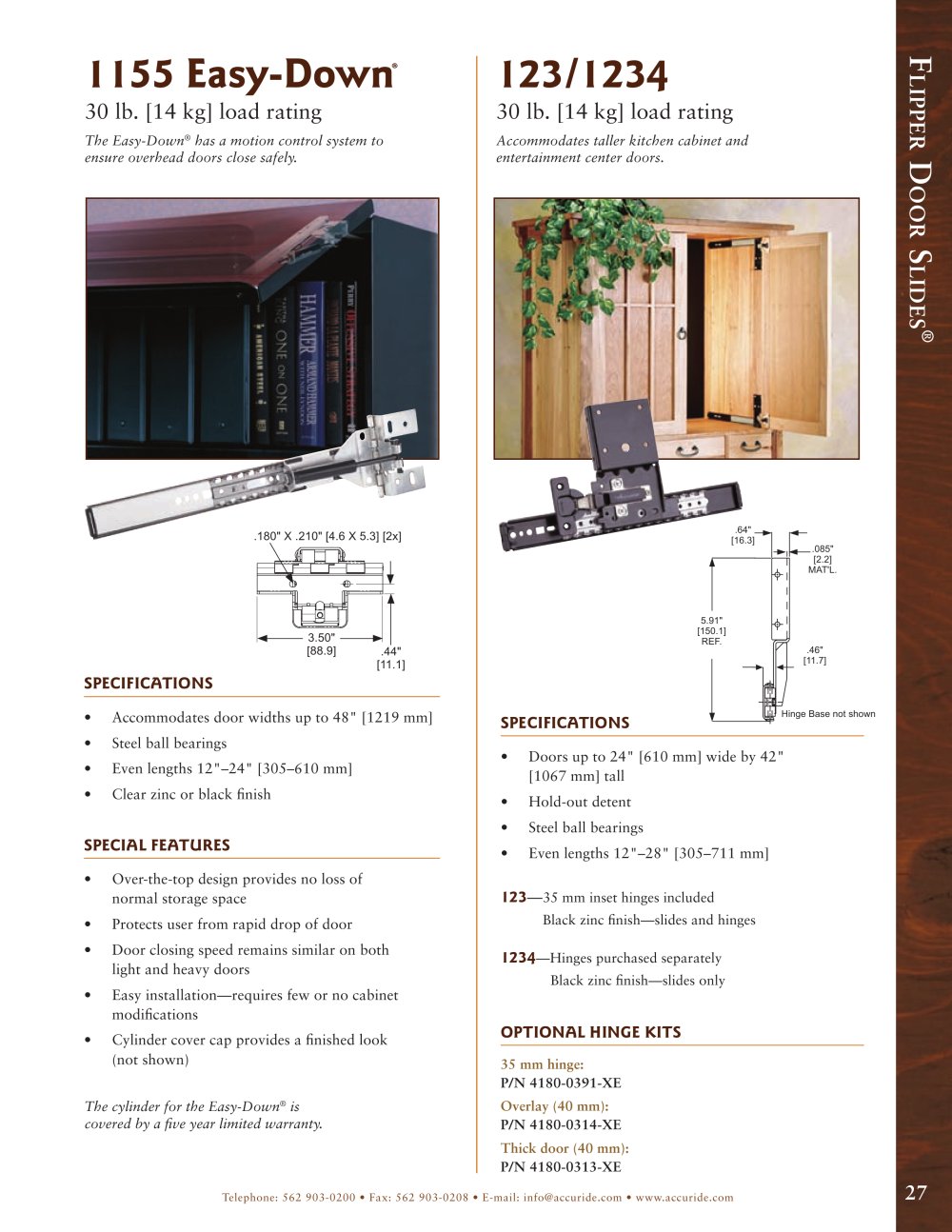

| 1155 Easy-Down 30 lb. [14 kg] load rating The Easy-Down® has a motion control system to ensure overhead doors close safely. | 123/1234 | |||||||||||||||||||||||||||||||||||||
| 30 lb. [14 kg] load rating Accommodates taller kitchen cabinet and entertainment center doors. | ||||||||||||||||||||||||||||||||||||||
| w | ||||||||||||||||||||||||||||||||||||||
| Ö o o | ||||||||||||||||||||||||||||||||||||||
| ö w © | ||||||||||||||||||||||||||||||||||||||
| .180" X .210" [4.6 X 5.3] [2x] ETI | ||||||||||||||||||||||||||||||||||||||
| 3.50" [88.9] | ||||||||||||||||||||||||||||||||||||||
| .46" [11.7] | ||||||||||||||||||||||||||||||||||||||
| .44" [11.1] | ||||||||||||||||||||||||||||||||||||||
| SPECIFICATIONS | ||||||||||||||||||||||||||||||||||||||
| Hinge Base not shown | ||||||||||||||||||||||||||||||||||||||
| Accommodates door widths up to 48" [1219 mm] Steel ball bearings Even lengths 12"-24" [305-610 mm] Clear zinc or black finish | ||||||||||||||||||||||||||||||||||||||
| SPECIFICATIONS | ||||||||||||||||||||||||||||||||||||||
| • Doors up to 24" [610 mm] wide by 42" [1067 mm] tall • Hold-out detent • Steel ball bearings • Even lengths 12"-28" [305-711 mm] 123—35 mm inset hinges included Black zinc finish—slides and hinges 1234—Hinges purchased separately Black zinc finish—slides only OPTIONAL HINGE KITS 35 mm hinge: P/N 4180-0391-XE Overlay (40 mm): P/N 4180-0314-XE Thick door (40 mm): P/N 4180-0313-XE | ||||||||||||||||||||||||||||||||||||||
| SPECIAL FEATURES | ||||||||||||||||||||||||||||||||||||||
| Over-the-top design provides no loss of normal storage space Protects user from rapid drop of door Door closing speed remains similar on both light and heavy doors Easy installation—requires few or no cabinet modifications Cylinder cover cap provides a finished look (not shown) | ||||||||||||||||||||||||||||||||||||||
| The cylinder for the Easy-Down® is covered by a five year limited warranty. | ||||||||||||||||||||||||||||||||||||||
