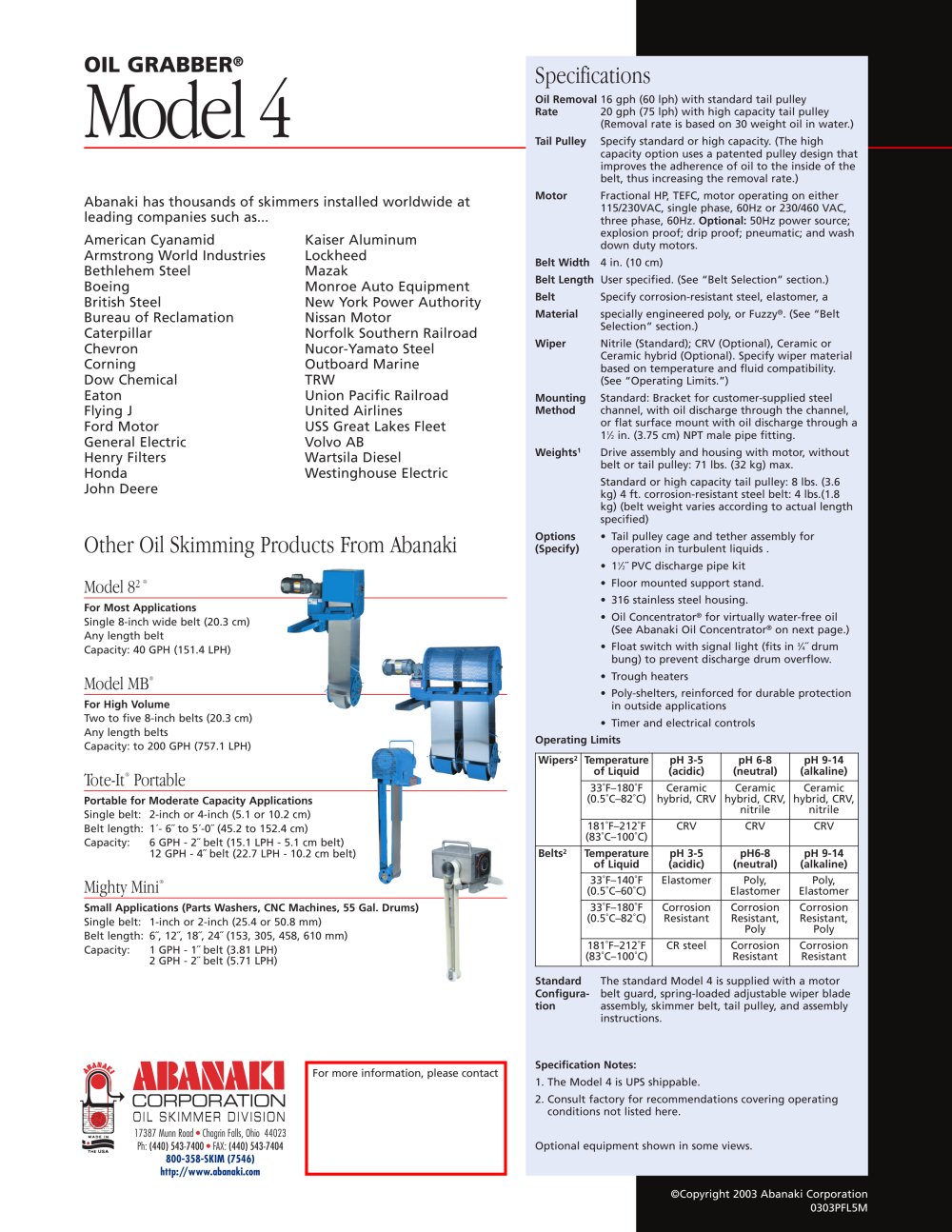

| OIL GRABBER® Model 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Specifications | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Oil Removal 16 gph (60 Iph) with standard tail pulley Rate 20 gph (75 Iph) with high capacity tail pulley (Removal rate is based on 30 weight oil in water.) Tail Pulley Specify standard or high capacity. (The high | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| capacity option uses a patented pulley design that improves the adherence of oil to the inside of the belt, thus increasing the removal rate.) Fractional HP, TEFC, motor operating on either 115/230VAC, single phase, 60Hz or 230/460 VAC, three phase, 60Hz. Optional: 50Hz power source; explosion proof; drip proof; pneumatic; and wash down duty motors. 4 in. (10 cm) User specified. (See "Belt Selection" section.) Specify corrosion-resistant steel, elastomer, a specially engineered poly, or Fuzzy®. (See "Belt Selection" section.) Nitrile (Standard); CRV (Optional), Ceramic or Ceramic hybrid (Optional). Specify wiper material based on temperature and fluid compatibility. (See "Operating Limits.") Standard: Bracket for customer-supplied steel channel, with oil discharge through the channel, or flat surface mount with oil discharge through a 1/2 in. (3.75 cm) NPT male pipe fitting. Drive assembly and housing with motor, without belt or tail pulley: 71 lbs. (32 kg) max. Standard or high capacity tail pulley: 8 lbs. (3.6 kg) 4 ft. corrosion-resistant steel belt: 4 lbs.(1.8 kg) (belt weight varies according to actual length specified) • Tail pulley cage and tether assembly for operation in turbulent liquids . • 1/2" PVC discharge pipe kit • Floor mounted support stand. • 316 stainless steel housing. • Oil Concentrator® for virtually water-free oil (See Abanaki Oil Concentrator® on next page.) • Float switch with signal light (fits in 3/4"drum bung) to prevent discharge drum overflow. • Trough heaters • Poly-shelters, reinforced for durable protection in outside applications • Timer and electrical controls | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Abanaki has thousands of skimmers installed worldwide at leading companies such as... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| American Cyanamid Armstrong World Industries Bethlehem Steel Boeing British Steel Bureau of Reclamation Caterpillar Chevron Corning Dow Chemical Eaton Flying J Ford Motor General Electric Henry Filters Honda John Deere | Kaiser Aluminum Lockheed Mazak Monroe Auto Equipment New York Power Authority Nissan Motor Norfolk Southern Railroad Nucor-Yamato Steel Outboard Marine TRW Union Pacific Railroad United Airlines USS Great Lakes Fleet Volvo AB Wartsila Diesel Westinghouse Electric | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Belt Width Belt Length Belt Material Wiper | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mounting Method | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Weights1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Options (Specify) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Other Oil Skimming Products From Abanaki | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model 82* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| For Most Applications Single 8-inch wide belt (20.3 cm) Any length belt Capacity: 40 GPH (151.4 LPH) Model MB* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| For High Volume Two to five 8-inch belts (20.3 cm) Any length belts Capacity: to 200 GPH (757.1 LPH) Tote-It* Portable | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operating Limits | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Portable for Moderate Capacity Applications Single belt: 2-inch or 4-inch (5.1 or 10.2 cm) Belt length: 1- 6" to 5-0" (45.2 to 152.4 cm) Capacity: 6 GPH - 2" belt (15.1 LPH - 5.1 cm belt) 12 GPH - 4" belt (22.7 LPH - 10.2 cm belt) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mighty Mini* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Small Applications (Parts Washers, CNC Machines, 55 Gal. Drums) Single belt: 1-inch or 2-inch (25.4 or 50.8 mm) Belt length: 6", 12", 18", 24" (153, 305, 458, 610 mm) Capacity: 1 GPH - 1" belt (3.81 LPH) 2 GPH - 2" belt (5.71 LPH) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Standard The standard Model 4 is supplied with a motor Configura- belt guard, spring-loaded adjustable wiper blade tion assembly, skimmer belt, tail pulley, and assembly instructions. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ft ABANAKI | Specification Notes: 1. The Model 4 is UPS shippable. 2. Consult factory for recommendations covering operating conditions not listed here. Optional equipment shown in some views. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| For more information, please contact | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CORPORATION □ IL SKIMMER DIVISION 17387 Munn Road • Chagrin Falls, Ohio 44023 Ph: (440) 543-7400 • FAX: (440) 543-7404 800-358-SKIM (7546) http://www.abanaki.com | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ©Copyright 2003 Abanaki Corporation 0303PFL5M | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
