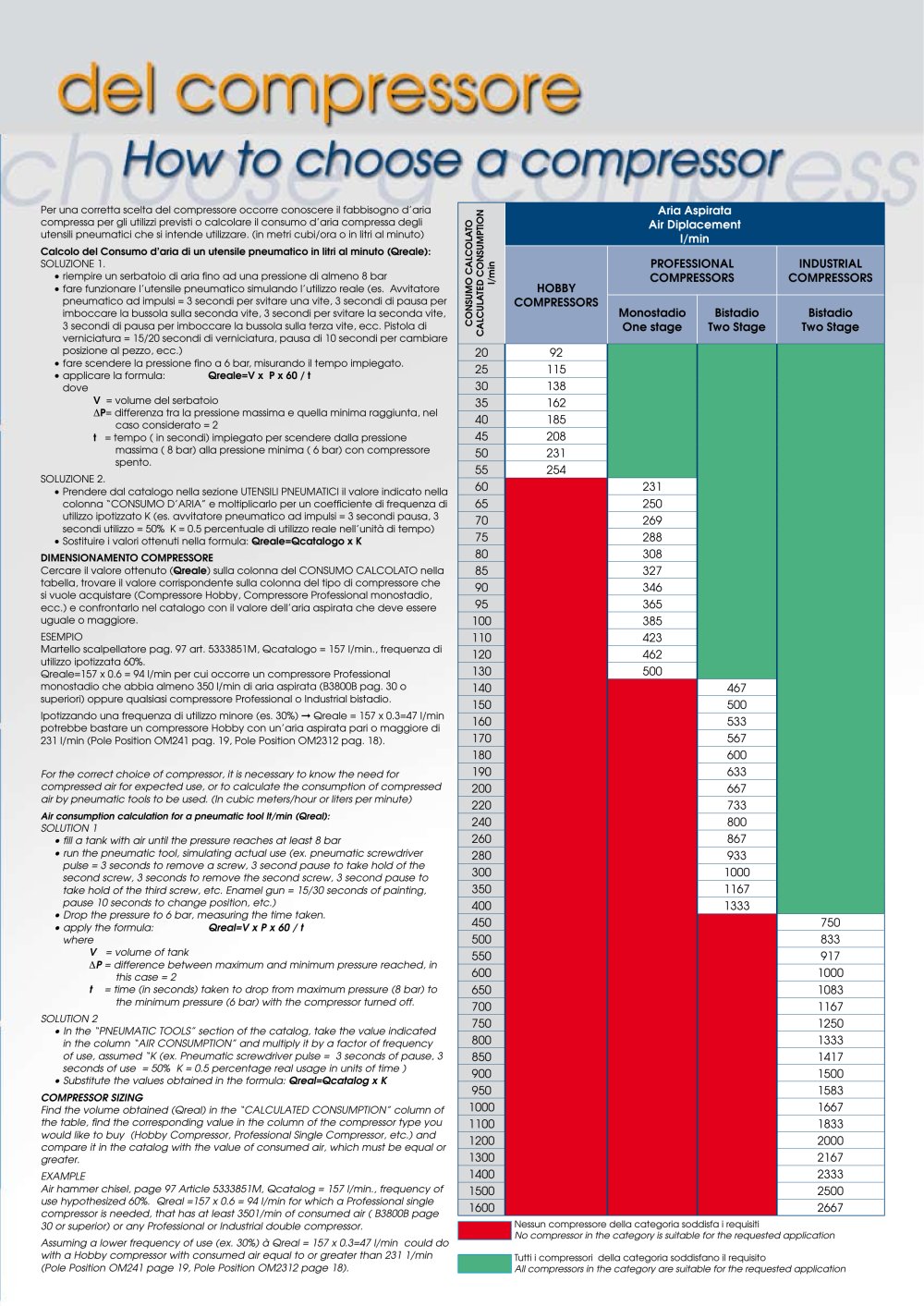

Aria Aspirata Air Diplacement l/min HOBBY COMPRESSORS PROFESSIONAL COMPRESSORS INDUSTRIAL COMPRESSORS Monostadio One stage Bistadio Two Stage Bistadio Two Stage 20 92 25 115 30 138 35 162 40 185 45 208 50 231 55 254 60 231 65 250 70 269 75 288 80 308 85 327 90 346 95 365 100 385 110 423 120 462 130 500 140 467 150 500 160 533 170 567 180 600 190 633 200 667 220 733 240 800 260 867 280 933 300 1000 350 1167 400 1333 450 750 500 833 550 917 600 1000 650 1083 700 1167 750 1250 800 1333 850 1417 900 1500 950 1583 1000 1667 1100 1833 1200 2000 1300 2167 1400 2333 1500 2500 1600 2667 CONSUMO CALCOLATO CALCULATED CONSUMPTION l/min Per una corretta scelta del compressore occorre conoscere il fabbisogno d’aria compressa per gli utilizzi previsti o calcolare il consumo d’aria compressa degli utensili pneumatici che si intende utilizzare. (in metri cubi/ora o in litri al minuto) Calcolo del Consumo d’aria di un utensile pneumatico in litri al minuto (Qreale): SOLUZIONE 1. • riempire un serbatoio di aria fino ad una pressione di almeno 8 bar • fare funzionare l’utensile pneumatico simulando l’utilizzo reale (es. Avvitatore pneumatico ad impulsi = 3 secondi per svitare una vite, 3 secondi di pausa per imboccare la bussola sulla seconda vite, 3 secondi per svitare la seconda vite, 3 secondi di pausa per imboccare la bussola sulla terza vite, ecc. Pistola di verniciatura = 15/20 secondi di verniciatura, pausa di 10 secondi per cambiare posizione al pezzo, ecc.) • fare scendere la pressione fino a 6 bar, misurando il tempo impiegato. • applicare la formula: Qreale=V x P x 60 / t dove V = volume del serbatoio ÄP= differenza tra la pressione massima e quella minima raggiunta, nel caso considerato = 2 t = tempo ( in secondi) impiegato per scendere dalla pressione massima ( 8 bar) alla pressione minima ( 6 bar) con compressore spento. SOLUZIONE 2. • Prendere dal catalogo nella sezione UTENSILI PNEUMATICI il valore indicato nella colonna “CONSUMO D’ARIA” e moltiplicarlo per un coefficiente di frequenza di utilizzo ipotizzato K (es. avvitatore pneumatico ad impulsi = 3 secondi pausa, 3 secondi utilizzo = 50% K = 0.5 percentuale di utilizzo reale nell’unità di tempo) • Sostituire i valori ottenuti nella formula: Qreale=Qcatalogo x K DIMENSIONAMENTO COMPRESSORE Cercare il valore ottenuto (Qreale) sulla colonna del CONSUMO CALCOLATO nella tabella, trovare il valore corrispondente sulla colonna del tipo di compressore che si vuole acquistare (Compressore Hobby, Compressore Professional monostadio, ecc.) e confrontarlo nel catalogo con il valore dell’aria aspirata che deve essere uguale o maggiore. ESEMPIO Martello scalpellatore pag. 97 art. 5333851M, Qcatalogo = 157 l/min., frequenza di utilizzo ipotizzata 60%. Qreale=157 x 0.6 = 94 l/min per cui occorre un compressore Professional monostadio che abbia almeno 350 l/min di aria aspirata (B3800B pag. 30 o superiori) oppure qualsiasi compressore Professional o Industrial bistadio. Ipotizzando una frequenza di utilizzo minore (es. 30%) Qreale = 157 x 0.3=47 l/min potrebbe bastare un compressore Hobby con un’aria aspirata pari o maggiore di 231 l/min (Pole Position OM241 pag. 19, Pole Position OM2312 pag. 18). For the correct choice of compressor, it is necessary to know the need for compressed air for expected use, or to calculate the consumption of compressed air by pneumatic tools to be used. (In cubic meters/hour or liters per minute) Air consumption calculation for a pneumatic tool lt/min (Qreal): SOLUTION 1 • fill a tank with air until the pressure reaches at least 8 bar • run the pneumatic tool, simulating actual use (ex. pneumatic screwdriver pulse = 3 seconds to remove a screw, 3 second pause to take hold of the second screw, 3 seconds to remove the second screw, 3 second pause to take hold of the third screw, etc. Enamel gun = 15/30 seconds of painting, pause 10 seconds to change position, etc.) • Drop the pressure to 6 bar, measuring the time taken. • apply the formula: Qreal=V x P x 60 / t where V = volume of tank ÄP = difference between maximum and minimum pressure reached, in this case = 2 t = time (in seconds) taken to drop from maximum pressure (8 bar) to the minimum pressure (6 bar) with the compressor turned off. SOLUTION 2 • In the “PNEUMATIC TOOLS” section of the catalog, take the value indicated in the column “AIR CONSUMPTION” and multiply it by a factor of frequency of use, assumed “K (ex. Pneumatic screwdriver pulse = 3 seconds of pause, 3 seconds of use = 50% K = 0.5 percentage real usage in units of time ) • Substitute the values obtained in the formula: Qreal=Qcatalog x K COMPRESSOR SIZING Find the volume obtained (Qreal) in the “CALCULATED CONSUMPTION” column of the table, find the corresponding value in the column of the compressor type you would like to buy (Hobby Compressor, Professional Single Compressor, etc.) and compare it in the catalog with the value of consumed air, which must be equal or greater. EXAMPLE Air hammer chisel, page 97 Article 5333851M, Qcatalog = 157 l/min., frequency of use hypothesized 60%. Qreal =157 x 0.6 = 94 l/min for which a Professional single compressor is needed, that has at least 3501/min of consumed air ( B3800B page 30 or superior) or any Professional or Industrial double compressor. Assuming a lower frequency of use (ex. 30%) à Qreal = 157 x 0.3=47 l/min could do with a Hobby compressor with consumed air equal to or greater than 231 1/min (Pole Position OM241 page 19, Pole Position OM2312 page 18). Nessun compressore della categoria soddisfa i requisiti No compressor in the category is suitable for the requested application Tutti i compressori della categoria soddisfano il requisito All compressors in the category are suitable for the requested application
